Zeitrelais HHS5 Serie
C-Lin

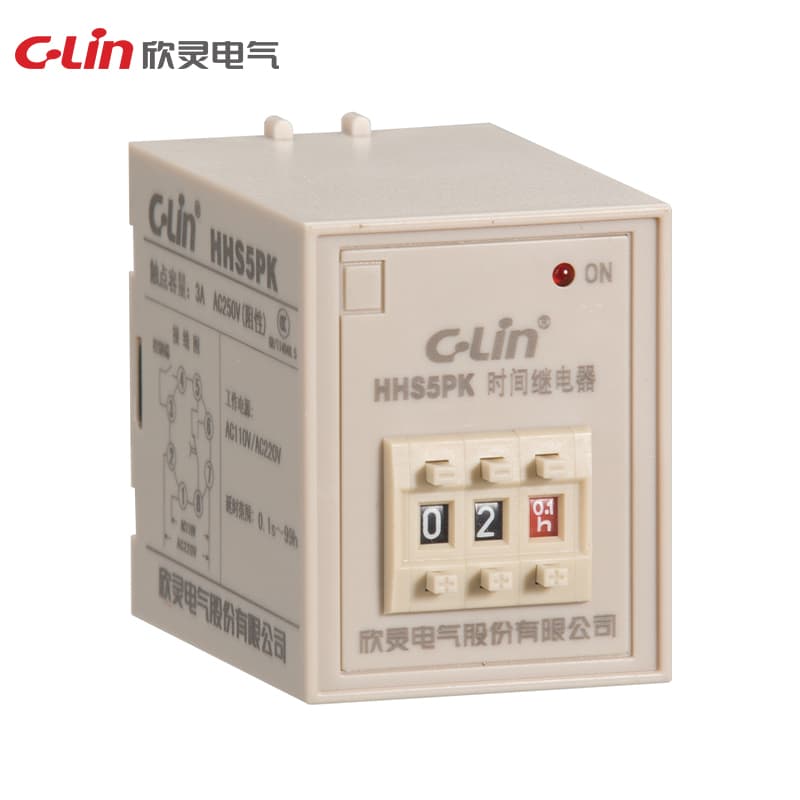

Zeitrelais HHS5 Serie

Model Number: HHS5PK

HHS5FHHS5F3HHS5PHHS5PAHHS5PFHHS5PGHHS5PKHHS5PRHHS5R

Arbeitsspannung: DC24V; AC24V, AC220V, AC380V Verzoegerungsbereich: 1s, 5s, 10s, 30s, 60s, 120s, 180s Wiederholfehler: ≤5% Betriebsart: Ausfallverzoegerung Kontaktform: HHS5F: ein Satz Verzoegerungskontakte mit Ruecksetzung HHS5F1: zwei Saetze Verzoegerungskontakte HHS5F2: ein Satz Verzoegerungskontakte und ein Satz Momentankontakte Kontaktbelastbarkeit: 3A AC250V (ohmsch) Abmessungen: 40.5×54×84mm Montageart: mit verschiedenen Sockeln und Zubehoer kann es als Geraetebauform, Schalttafelbauform und auf 35mm Tragschiene montiert werden Alternat

Angebot anfordern

Technische Spezifikationen

Ue/IeNennbetriebsspannung Ue/Nennbetriebsstrom Ie:AC-15 Ue:AC250V,Ie:3A in jeder Gebrauchskategorie.
HHS5PYStern-Dreieck-Anlaufverzoegerung
ContactEin Satz Verzoegerungskontakte mit Ruecksetzung
Altitude≤2000m
HumidityDie relative Luftfeuchte betraegt <50% bei einer Hoechsttemperatur von 40°C am Installationsort; eine hoehere relative Luftfeuchte kann bei niedrigeren Temperaturen zulaessig sein, z. B. bis 90% bei 20°C. Bei gelegentlicher Kondensation durch Temperaturwechsel sind besondere Massnahmen zu treffen.
Dimensions40.5×54×75.5mm
Delay Range0.1s-1s；0.2s-2s 0.5s-5s;1s-10s;2.5s-30s;5s-60s;10s-120s;15s-180s
Temperature-5℃ bis 40℃
Contact formZwei Saetze Verzoegerungskontakte
InstallationGeraete-, Schalttafel- und 35m-Tragschienenmontage mit verschiedenen Sockeln und Zubehoer.
Repeat error≤ 1%
Working modeEinschaltverzoegerung
SpecificationHHS5F
Movement FormsAusfallverzoegerung
Operating modeAusschaltverzoegerung
Setting methodPotentiometer
Operating powerAC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V,DC110V,DC220V
Contact capacity3A AC250V (ohmsch)
Repetition errorEr<5% wenn der Verzoegerungsbereich groesser als 1s ist; Dr<100ms wenn der Verzoegerungsbereich kleiner als 1s ist.
Time Delay range1s、5s、10s、30s、60s、120s、180s
Temperature range-5°-40°C
Number of contactsVerzoegerung 1 Umschaltung
Alternative productST3PR
Installation methodMit verschiedenen Sockeln und Zubehoer kann es als Geraetebauform, Schalttafelbauform und auf 35mm Tragschiene montiert werden
Alternative productsST3PA, ST3PC
Rated Supply VoltageAC24V、AC36V、ACI10V、AC220V、 AC380V50Hz:DC24V、DCI10V、 DC220V:Zulaessiger Spannungsschwankungsbereich (85%~110%)Ue
Working power supplyDC24V; AC24V, AC220V, AC380V
Rated Load of the Contact3A AC250V(ohmsch)
Rated insulation voltage Ui400V
Conventional heating current Ith5A
Rated impulse withstand voltage Uimp2.5KV
