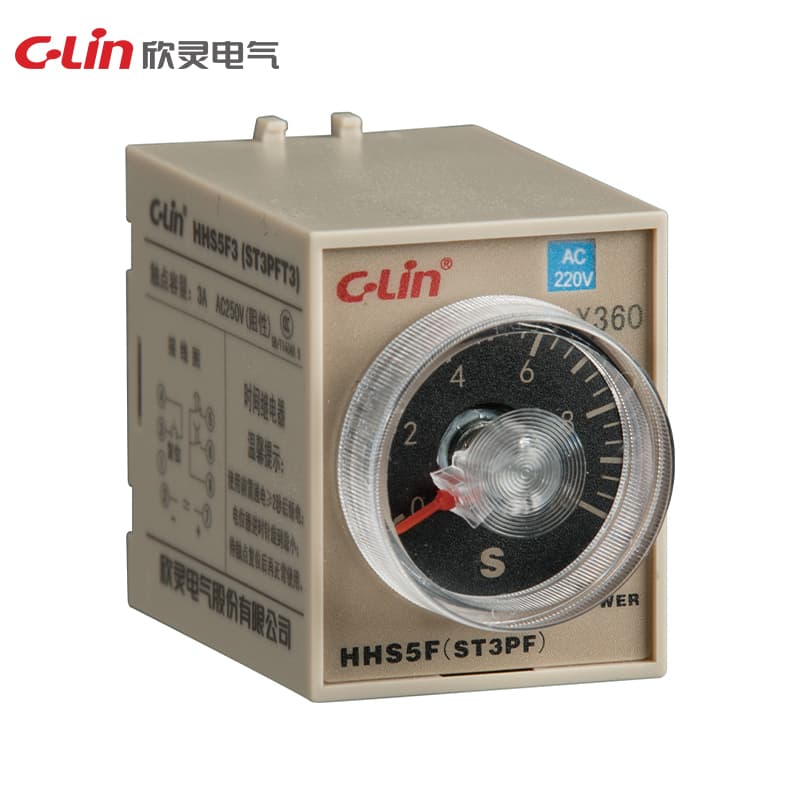

Zeitrelais HHS5 Serie
Model Number: HHS5F3
Betriebsspannungsversorgung: DC24V; AC24V, AC220V, AC380V Verzögerungsbereich: 1s, 5s, 10s, 30s, 60s, 120s, 180s Wiederholfehler: ≤5% Betriebsart: Ausschaltverzögerung Kontaktform: HHS5F: ein Satz Verzögerungskontakte mit Rückstellung HHS5F1: zwei Sätze Verzögerungskontakte HHS5F2: ein Satz Verzögerungskontakte und ein Satz Sofortkontakte Kontaktbelastbarkeit: 3A AC250V (ohmsch) Abmessungen: 40.5×54×84mm Installationsmethode: mit verschiedenen Sockeln und Zubehör kann es in Geräteeinbau, Schalttafeleinbau und 35mm Hutschiene installiert werden Alternat
Angebot anfordernTechnische Spezifikationen
| Ue/Ie | Nennbetriebsspannung Ue/Nennbetriebsstrom Ie:AC-15 Ue:AC250V,Ie:3A in jeder Gebrauchskategorie. |
| HHS5PY | Stern-Dreieck-Anlaufverzögerung |
| Contact | Ein Satz Verzögerungskontakte mit Rückstellung |
| Altitude | ≤2000m |
| Humidity | Die relative Luftfeuchtigkeit beträgt <50% bei einer maximalen Temperatur von 40°C am Installationsort; eine höhere relative Feuchtigkeit kann bei niedrigeren Temperaturen zulässig sein, z. B. bis zu 90% bei 20°C. Besondere Maßnahmen sind bei gelegentlicher Kondensation aufgrund von Temperaturänderungen zu treffen. |
| Dimensions | 40.5×54×75.5mm |
| Delay Range | 0.1s-1s；0.2s-2s 0.5s-5s;1s-10s;2.5s-30s;5s-60s;10s-120s;15s-180s |
| Temperature | -5℃ bis 40℃ |
| Contact form | Zwei Sätze Verzögerungskontakte |
| Installation | Geräte-, Schalttafel- und 35m-Schienenmontage mit verschiedenen Sockeln und Zubehör. |
| Repeat error | ≤ 1% |
| Working mode | Einschaltverzögerung |
| Specification | HHS5F |
| Movement Forms | Netzausfallverzögerung |
| Operating mode | Ausschaltverzögerung |
| Setting method | Potentiometer |
| Operating power | AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V,DC110V,DC220V |
| Contact capacity | 3A AC250V (ohmsch) |
| Repetition error | Er<5% wenn der Verzögerungsbereich größer als 1s ist; Dr<100ms wenn der Verzögerungsbereich kleiner als 1s ist. |
| Time Delay range | 1s、5s、10s、30s、60s、120s、180s |
| Temperature range | -5°-40°C |
| Number of contacts | Verzögerung 1-facher Wechselkontakt |
| Alternative product | ST3PR |
| Installation method | Mit verschiedenen Sockeln und Zubehör kann es in Geräteeinbau, Schalttafeleinbau und 35mm Hutschiene installiert werden |
| Alternative products | ST3PA, ST3PC |
| Rated Supply Voltage | AC24V、AC36V、ACI10V、AC220V、 AC380V50Hz:DC24V、DCI10V、 DC220V:Zulässiger Spannungsabweichungsbereich (85%~110%)Ue |
| Working power supply | DC24V; AC24V, AC220V, AC380V |
| Rated Load of the Contact | 3A AC250V(ohmsch) |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
