Zeitrelais HHS5 Serie
C-Lin

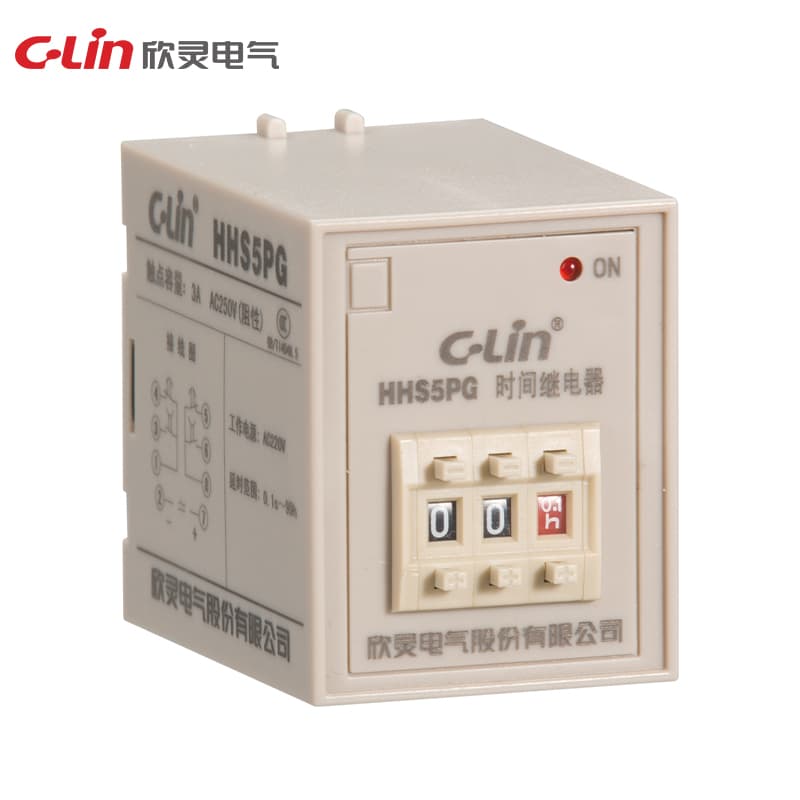

Zeitrelais HHS5 Serie

Model Number: HHS5PG

HHS5FHHS5F3HHS5PHHS5PAHHS5PFHHS5PGHHS5PKHHS5PRHHS5R

Betriebsspannungsversorgung: DC24V; AC24V, AC220V, AC380V Verzögerungsbereich: 1s, 5s, 10s, 30s, 60s, 120s, 180s Wiederholfehler: ≤5% Betriebsart: Ausschaltverzögerung Kontaktform: HHS5F: ein Satz verzögerter Kontakte mit Rückstellung HHS5F1: zwei Sätze verzögerter Kontakte HHS5F2: ein Satz verzögerter Kontakte und ein Satz unverzögerter Kontakte Kontaktbelastbarkeit: 3A AC250V (ohmsch) Abmessungen: 40.5×54×84mm Installationsart: mit unterschiedlichen Sockeln und Zubehör kann es als Geräteausführung, Schalttafelausführung und auf 35mm Hutschiene montiert werden Alternat

Angebot anfordern

Technische Spezifikationen

Ue/IeNennbetriebs­spannung Ue/Nennbetriebsstrom Ie: AC-15 Ue: AC250V, Ie: 3A in jeder Nutzungskategorie.
HHS5PYStern-Dreieck-Anlaufverzögerung
ContactEin Satz verzögerter Kontakte mit Rückstellung
Altitude≤2000m
HumidityDie relative Luftfeuchtigkeit beträgt <50% bei einer Höchsttemperatur von 40°C am Installationsort; bei niedrigeren Temperaturen kann eine höhere relative Feuchte zulässig sein, z. B. bis zu 90% bei 20°C. Bei gelegentlicher Kondensation durch Temperaturänderungen sind besondere Maßnahmen zu ergreifen.
Dimensions40.5×54×75.5mm
Delay Range0.1s-1s；0.2s-2s 0.5s-5s;1s-10s;2.5s-30s;5s-60s;10s-120s;15s-180s
Temperature-5℃ bis 40℃
Contact formZwei Sätze verzögerter Kontakte
InstallationGeräte-, Schalttafel- und 35m-Schienenmontage mit unterschiedlichen Sockeln und Zubehör.
Repeat error≤ 1%
Working modeEinschaltverzögerung
SpecificationHHS5F
Movement FormsStromausfallverzögerung
Operating modeAusschaltverzögerung
Setting methodPotentiometer
Operating powerAC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V,DC110V,DC220V
Contact capacity3A AC250V (ohmsch)
Repetition errorEr<5% wenn der Verzögerungsbereich größer als 1s ist; Dr<100ms wenn der Verzögerungsbereich kleiner als 1s ist.
Time Delay range1s、5s、10s、30s、60s、120s、180s
Temperature range-5°-40°C
Number of contactsVerzögerung 1Umschaltung
Alternative productST3PR
Installation methodMit unterschiedlichen Sockeln und Zubehör kann es als Geräteausführung, Schalttafelausführung und auf 35mm Hutschiene montiert werden
Alternative productsST3PA, ST3PC
Rated Supply VoltageAC24V、AC36V、ACI10V、AC220V、 AC380V50Hz:DC24V、DCI10V、 DC220V:Zulässiger Spannungsschwankungsbereich (85%~110%)Ue
Working power supplyDC24V; AC24V, AC220V, AC380V
Rated Load of the Contact3A AC250V(ohmsch)
Rated insulation voltage Ui400V
Conventional heating current Ith5A
Rated impulse withstand voltage Uimp2.5KV
