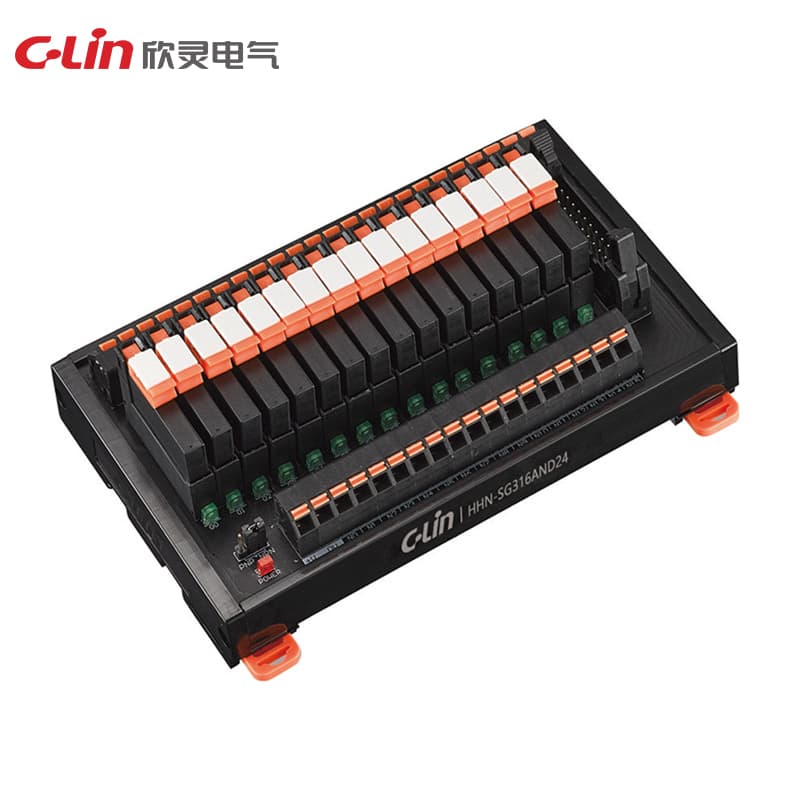

Solid-State-Relaismodul HHN-SG-Serie
Model Number: HHN-SG3
Produktmodell: HHN-SG101□□D24/DA; HHN-SG101□□D24 Einschaltzeit: 1/2 Zyklus der Laststromversorgung + 1ms oder weniger; 1ms oder weniger Rücksetzzeit: 1/2 Zyklus der Laststromversorgung + 1ms oder weniger; 1ms oder weniger Isolationswiderstand: 100MΩ oder mehr (500V Megohmmeter) Steuerspannung: 3-32VDC Steuerstrom: 5-20mA Lastspannung: 24-240VAC 24-440VAC 5-60VDC Laststrom: 1A 2A Durchlassspannungsabfall: DC≤1.2V AC≤1.6V Sperrstrom im AUS-Zustand: DC≤5mA AC≤10mA Durchschlagfestigkeit: ≥1500VAC Isolationsspannungsfestigkeit: AC2500
Angebot anfordernTechnische Spezifikationen
| Model | HHN-SG3 |
| Reset time | 1/2 Zyklus der Laststromversorgung+1ms oder weniger |
| Wiring type | Europäischer Klemmentyp, Federblatt-Direktsteckklemme, MIL-Steckverbinder |
| Load current | 1A, 2A |
| Load voltage | 24-240VAC 24-440VAC 5-60VDC |
| Peak voltage | 900V 400V |
| Surge current | ≤ 10ms für 60A, ≤ 10ms für 30A |
| Operation time | 1/2 Zyklus der Laststromversorgung+1ms oder weniger |
| Control current | 5-20mA |
| Control voltage | 3-32VDC |
| Wiring polarity | Keine Polaritätsanforderung (NPN/PNP Doppelpolarität kompatibel) |
| Dielectric strength | ≥ 1500VAC |
| Insulation resistance | 100MΩ oder mehr (500V Megohmmeter) |
| On-state voltage drop | DC ≤ 1.2V AC ≤ 1.6V |
| Rated operating current | 5-25mA |
| Rated operating voltage | 3-32VDC |
| Off-state leakage current | DC ≤ 5mA AC ≤ 10mA |
| Number of control channels | 2, 4, 8, 10, 12, 16, 32 |
| Isolation withstand voltage | AC2500V 50/60Hz 1 min |
