C-Lin

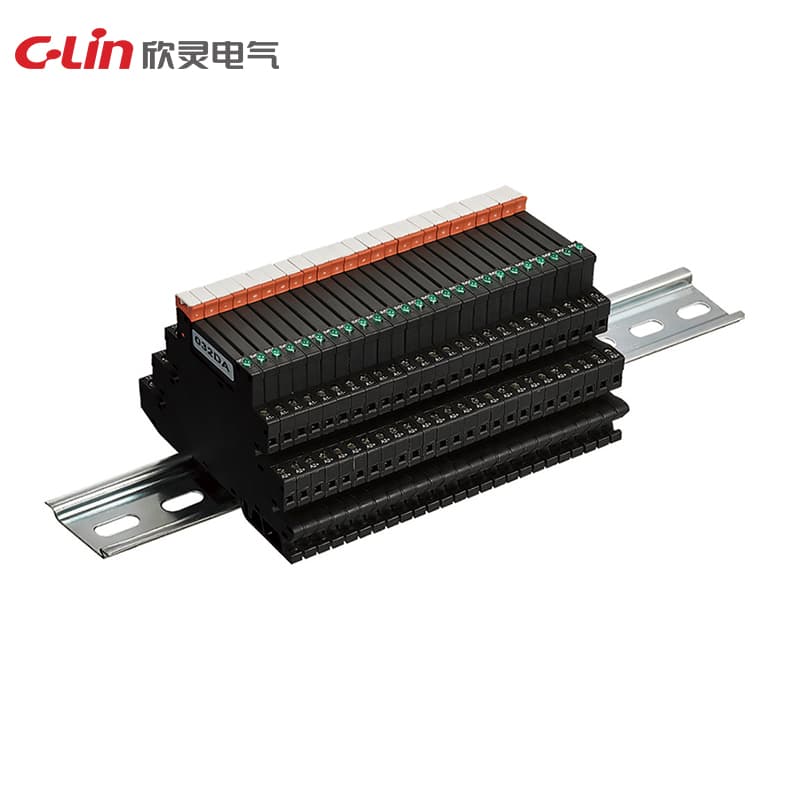

Solid-State-Relaismodul Serie HHN-SG

Name: Solid-State-Relaismodul Serie HHN-SG
Brand: C-Lin
SKU: HHN-SG1

Model Number: HHN-SG1

Produktmodell: HHN-SG101□□D24/DA; HHN-SG101□□D24 Ansprechzeit: 1/2 Zyklus der Laststromversorgung + 1ms oder weniger; 1ms oder weniger Rücksetzzeit: 1/2 Zyklus der Laststromversorgung + 1ms oder weniger; 1ms oder weniger Isolationswiderstand: 100MΩ oder mehr (500V Megohmmeter) Steuerspannung: 3-32VDC Steuerstrom: 5-20mA Lastspannung: 24-240VAC 24-440VAC 5-60VDC Laststrom: 1A 2A Spannungsabfall im EIN-Zustand: DC≤1.2V AC≤1.6V Leckstrom im AUS-Zustand: DC≤5mA AC≤10mA Durchschlagsfestigkeit: ≥1500VAC Isolationsspannungsfestigkeit: AC2500

Angebot anfordern

Technische Spezifikationen

Modell	HHN-SG101 □□ D24/DA
Rücksetzzeit	1/2 Zyklus der Laststromversorgung+1ms oder weniger
Verdrahtungstyp	Europäischer Klemmentyp, federblattartiger Direktsteckanschluss, MIL-Steckverbinder
Laststrom	1A, 2A
Lastspannung	24-240VAC 24-440VAC 5-60VDC
Spitzenspannung	900V 400V
Stoßstrom	≤ 10ms für 60A, ≤ 10ms für 30A
Ansprechzeit	1/2 Zyklus der Laststromversorgung+1ms oder weniger
Steuerstrom	5-20mA
Steuerspannung	3-32VDC
Verdrahtungspolarität	Keine Polaritätsanforderung (NPN/PNP doppelte Polaritätskompatibilität)
Durchschlagfestigkeit	≥ 1500VAC
Isolationswiderstand	100MΩ oder mehr (500V Megohmmeter)
Spannungsabfall im EIN-Zustand	DC ≤ 1.2V AC ≤ 1.6V
Nennbetriebsstrom	5-25mA
Nennbetriebsspannung	3-32VDC
Leckstrom im AUS-Zustand	DC ≤ 5mA AC ≤ 10mA
Anzahl der Steuerkanäle	2, 4, 8, 10, 12, 16, 32
Isolationsspannungsfestigkeit	AC2500V 50/60Hz 1 min
