Signalrelais-Modul Serie HHN-RA
C-Lin

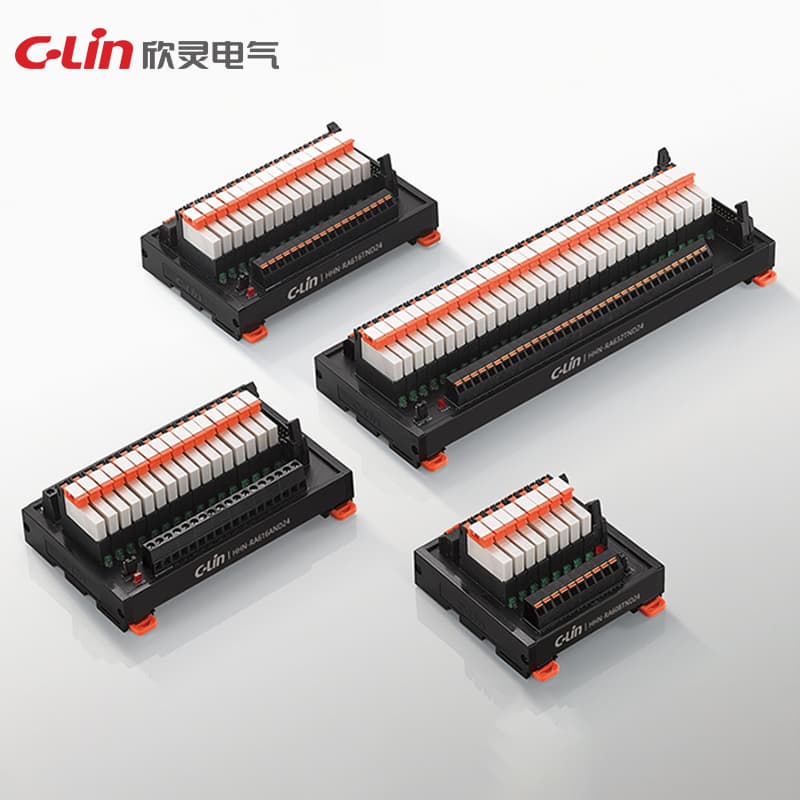

Signalrelais-Modul Serie HHN-RA

Model Number: HHN-RA67

HHN-RA123HHN-RA4HHN-RA5HHN-RA67

Kontaktwiderstand: 100mΩ oder weniger Betätigungszeit (Ansprechzeit): 10ms oder weniger (ca. 3ms) Rückstellzeit (Ansprechzeit): 15ms oder weniger (ca. 4ms) Isolationswiderstand: 100mΩ oder mehr (DC500V-Megohmmeter) Stoßfestigkeit: 1000m/s2 Stoßfehlfunktion: 100m/s2 Mechanische Lebensdauer: 50 Millionen Mal oder mehr (Schaltfrequenz 18000 Mal/h) Elektrische Lebensdauer: 100,000 Mal oder mehr (Nennlast, Schaltfrequenz 1800 Mal/h)

Angebot anfordern

Technische Spezifikationen

ModelHHN-RA67
ShockDauer 1000m/s² Fehlbetätigung 100m/s²
Contact1 CO
Relay model41F
Contact typeRA6: 1H; RA7: 1Z
Minimum load100mA / 12V
Release time<3.0ms
Rated current6A/Kreis
Rated voltage24VDC (mit zulässigem Abweichungsbereich von 80%~110% )
Surge current15A / 2.5ms
Operation time<6ms
Electrical life≥ 100000 Mal (Nennlast, Schaltfrequenz 1800 Mal/h)
Mechanical life≥ 500000 Mal (Schaltfrequenz 18000 Mal/h)
Release voltage≤ 5% (normale Umgebungstemperatur)
Operating voltage0.8~1.25Un
Switching current6A 250V AC
Contact resistance100mΩ oder weniger
Delay/release time7 / 15ms
Switching CapacityDC-1 30V: 180W; AC-1 230V: 1500VA; DC-15 230V: 300VA
nsulation impedance1000mΩ(500VDC)
Insulation resistance100mΩ oder mehr (DC500V-Megohmmeter)
Number of control channels4, 8, 12, 16
Reset time (effectiveness)15ms oder weniger (ca. 4ms)
Operation time (effectiveness)10ms oder weniger (ca. 3ms)
Polarity requirement for wiringKeine Polaritätsanforderung
Single circuit operating power consumptionCa. 216mW
