Signalrelais-Modul HHN-RA Serie
C-Lin

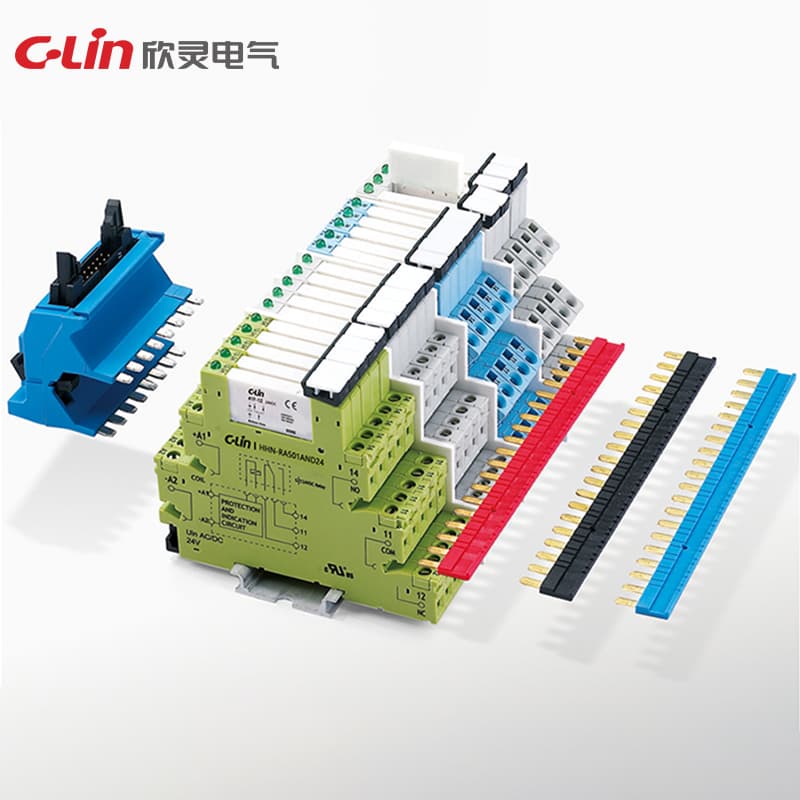

Signalrelais-Modul HHN-RA Serie

Model Number: HHN-RA5

HHN-RA123HHN-RA4HHN-RA5HHN-RA67

Kontaktwiderstand: 100mΩ oder weniger Ansprechzeit (Zeitverhalten): 10ms oder weniger (ca. 3ms) Rückfallzeit (Zeitverhalten): 15ms oder weniger (ca. 4ms) Isolationswiderstand: 100mΩ oder mehr (DC500V Megohmmeter) Stoßfestigkeit: 1000m/s2 Stoß-Fehlfunktion: 100m/s2 Mechanische Lebensdauer: 50 Millionen Betätigungen oder mehr (Schaltfrequenz 18000 mal/h) Elektrische Lebensdauer: 100,000 Betätigungen oder mehr (Nennlast, Schaltfrequenz 1800 mal/h)

Angebot anfordern

Technische Spezifikationen

ModellHHN-RA4
StoßDauer 1000m/s² Fehlbetätigung 100m/s²
Kontakt1 CO
Relaismodell41F
KontaktartRA6: 1H; RA7: 1Z
Mindestlast100mA / 12V
Rückfallzeit<3.0ms
Nennstrom6A/Kreis
Nennspannung24VDC (mit zulässigem Abweichungsbereich von 80%~110% )
Stoßstrom15A / 2.5ms
Ansprechzeit<6ms
Elektrische Lebensdauer≥ 100000 Betätigungen (Nennlast, Schaltfrequenz 1800 mal/h)
Mechanische Lebensdauer≥ 500000 Betätigungen (Schaltfrequenz 18000 mal/h)
Rückfallspannung≤ 5% (Umgebung bei Normaltemperatur)
Betriebsspannung0.8~1.25Un
Schaltstrom6A 250V AC
Kontaktwiderstand100mΩ oder weniger
Anzugs-/Rückfallzeit7 / 15ms
SchaltvermögenDC-1 30V: 180W; AC-1 230V: 1500VA; DC-15 230V: 300VA
Isolationsimpedanz1000mΩ(500VDC)
Isolationswiderstand100mΩ oder mehr (DC500V Megohmmeter)
Anzahl der Steuerkanäle4, 8, 12, 16
Rückfallzeit (Wirksamkeit)15ms oder weniger (ca. 4ms)
Ansprechzeit (Wirksamkeit)10ms oder weniger (ca. 3ms)
Polaritätsanforderung für die VerdrahtungKeine Polaritätsanforderung
Leistungsaufnahme im Betrieb pro EinzelkreisCa. 216mW
