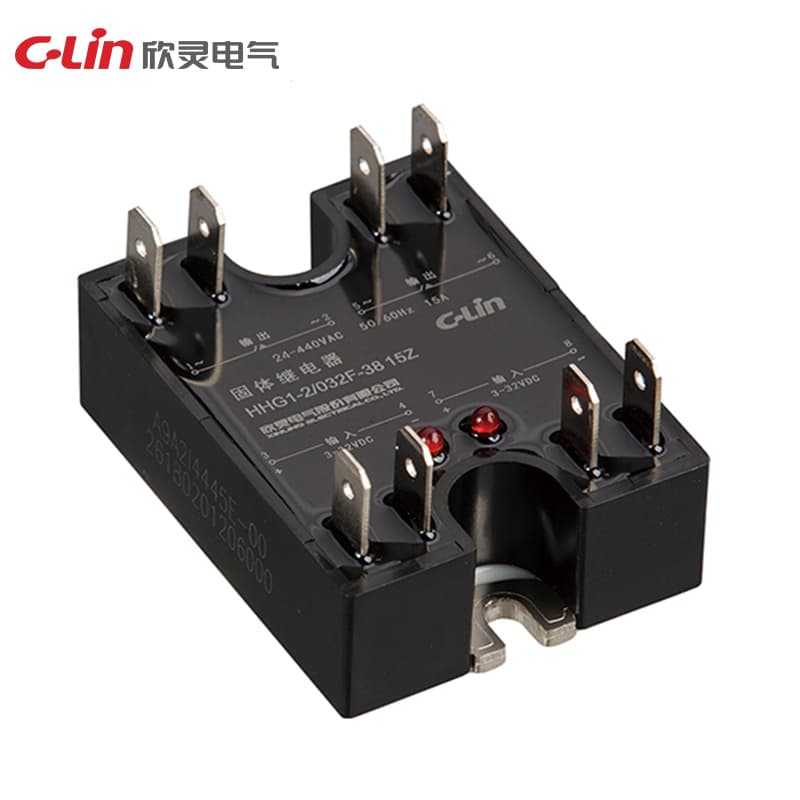

Halbleiterrelais HHG1 Serie

Name: Halbleiterrelais HHG1 Serie
Brand: C-Lin
SKU: HHG1-2/032F-38

Model Number: HHG1-2/032F-38

HHG1-0/032F-20 HHG1-1/032F-38 HHG1-1/032F-38 1A HHG1-1/032F-38 2-4A HHG1-1/032F-38 5A HHG1-1/250F-22HHG1-2/032F-38HHG1-3/032F-38 HHG1-3/250F-38

Steuerspannung: 5-32VDC Steuerstrom: 10-45mA Lastspannung: 20: 12-250VDC Laststrom: 10A, 15A, 20A, 25A, 30A, 40A, 60A Spannungsabfall im Einschaltzustand: DC≤ 1.2VDC Ein-/Ausschaltzeit: DC≤ 5ms Leckstrom im Sperrzustand DC≤ 5mA Isolationsprüfspannung: ≥ 2000VAC Umgebungstemperatur: -30~80℃ Abmessungen: 60×45×29mm Montageform: Schraubmontage Beschreibung: Lasten über 10A müssen mit einem Kühlkörper ausgestattet werden

Angebot anfordern

Technische Spezifikationen

Modell	HHG1-0/032F-20 2Z (SSR-DD) HHG1-0/032F-20 3Z (SSR-DD) HHG1-0/032F-20 4Z (SSR-DD)
Abmessung	34×26.5×18mm
Anweisung	Neben einem gut belüfteten Wärmeabführungsfenster installieren
Ein-/Ausschaltzeit	DC ≤ 5ms AC ≤ 10ms
Laststrom	2A, 3A, 4A
Lastspannung	20: 12-250VDC
Umgebungstemp.	-30~80°C
Steuerstrom	6-25mA
Steuerspannung	3-32VDC
Montageform	Direktsteckmontage mit Doppelleitung
Durchschlagsfestigkeit	≥ 1500VAC
Spannungsabfall im Einschaltzustand	DC ≤ 1.2V AC ≤ 1.6VAC
Leckstrom im Sperrzustand	DC ≤ 5mA AC ≤ 10mA
