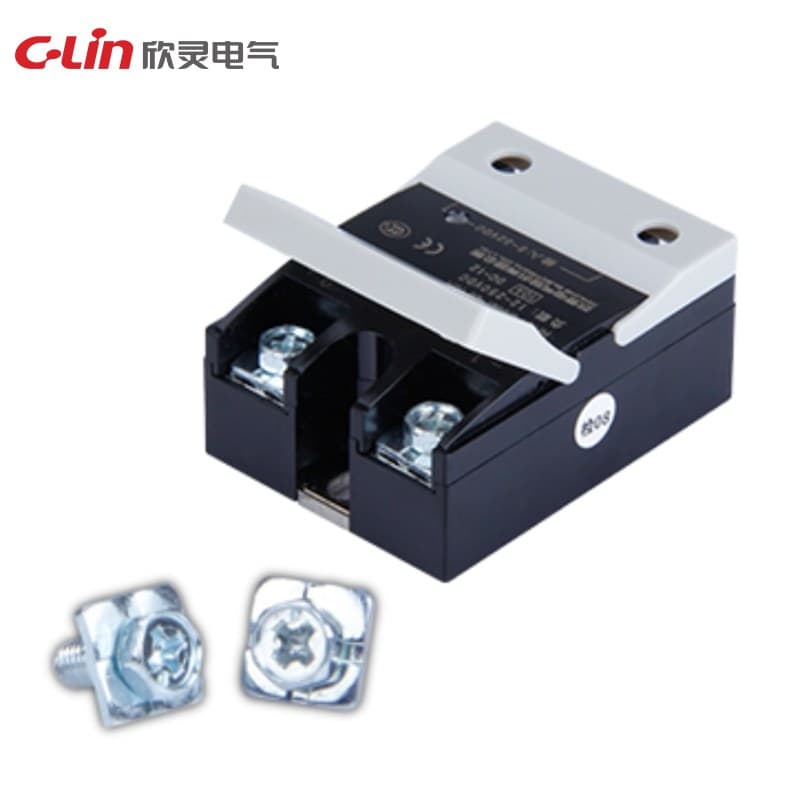

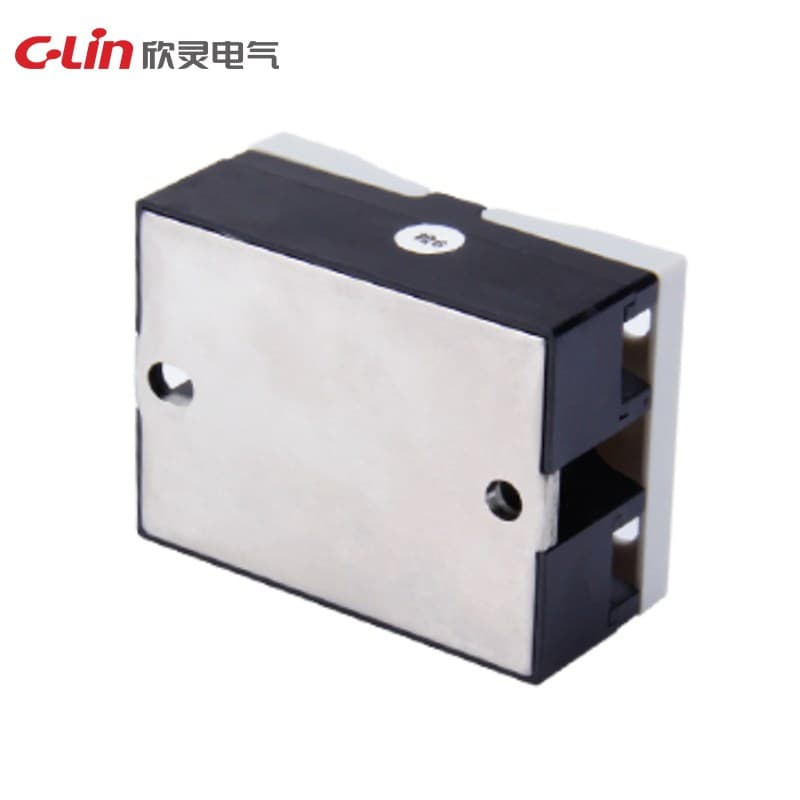

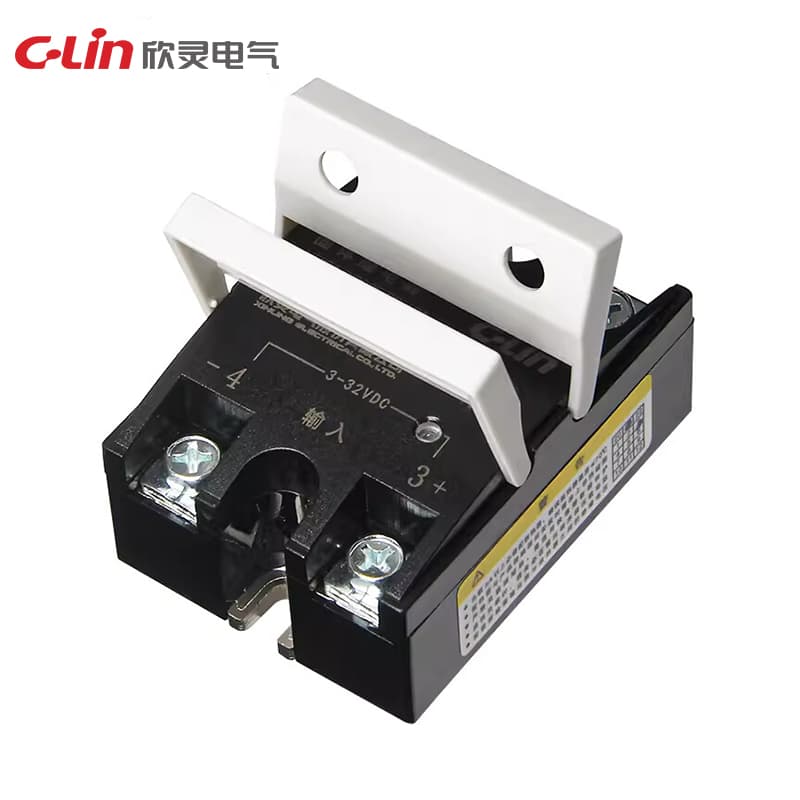

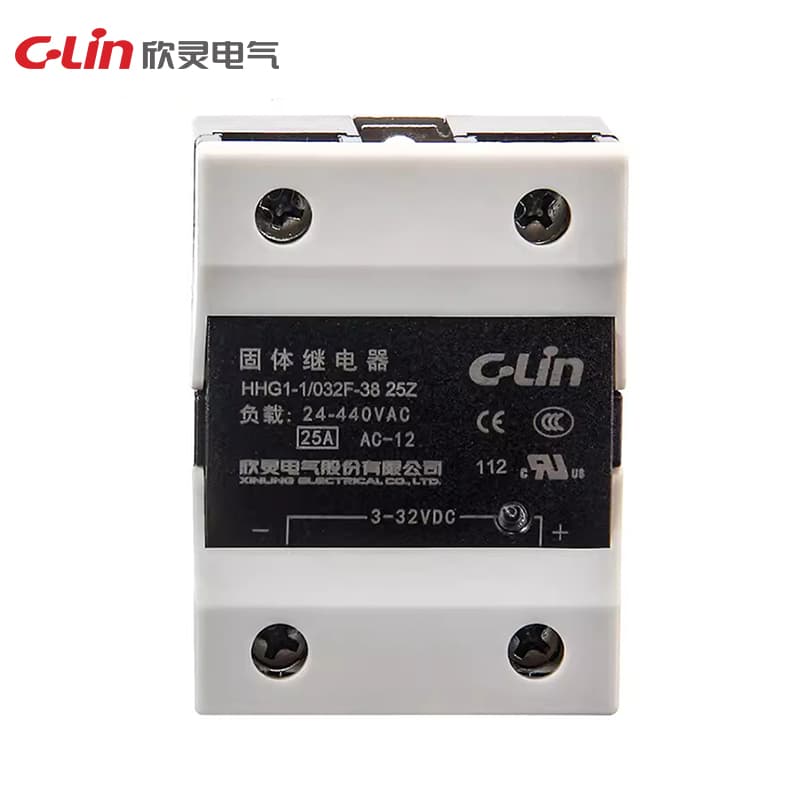

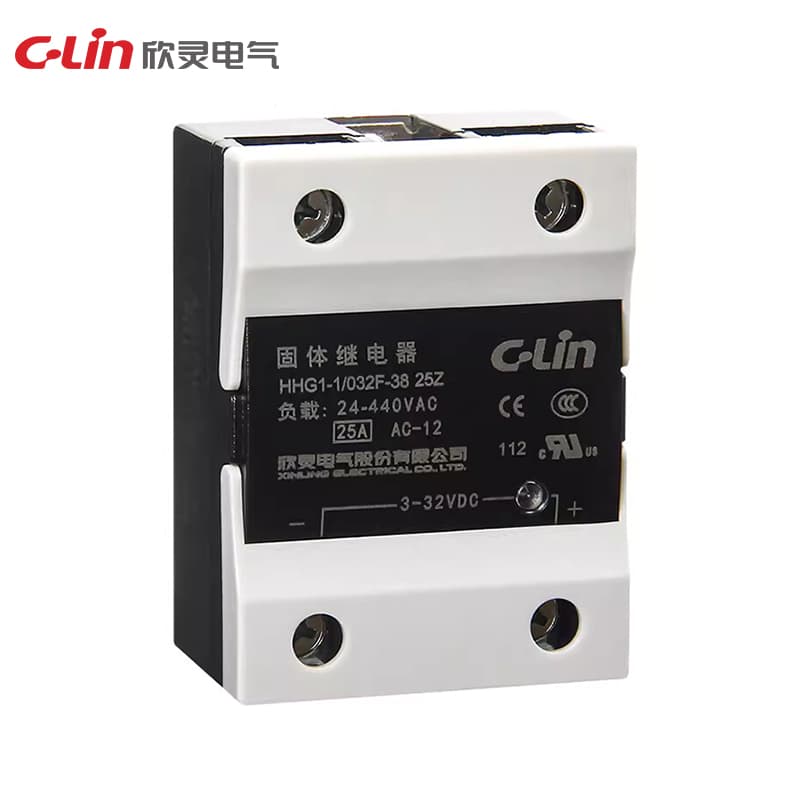

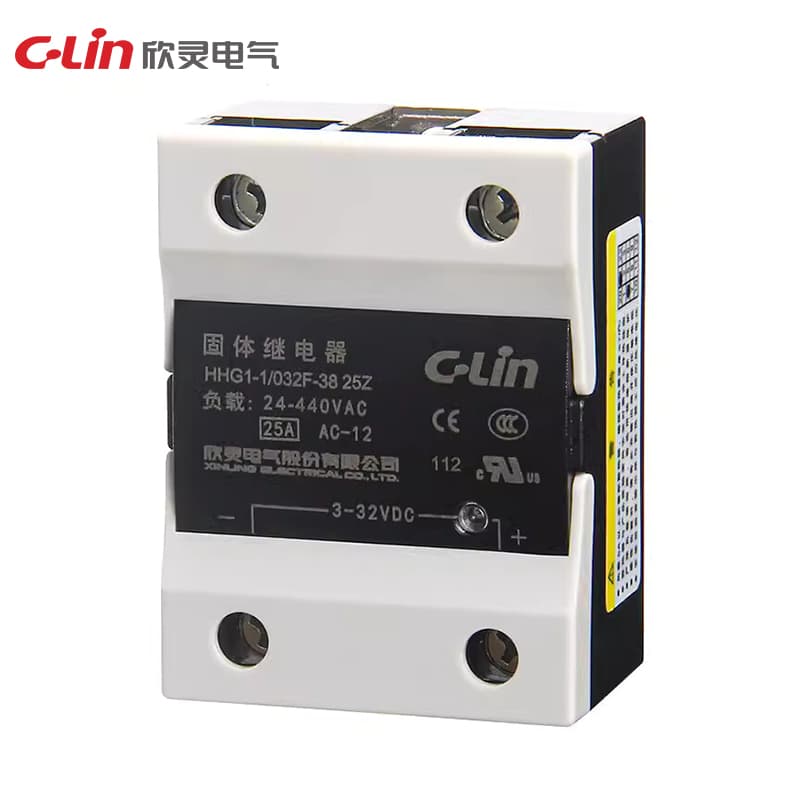

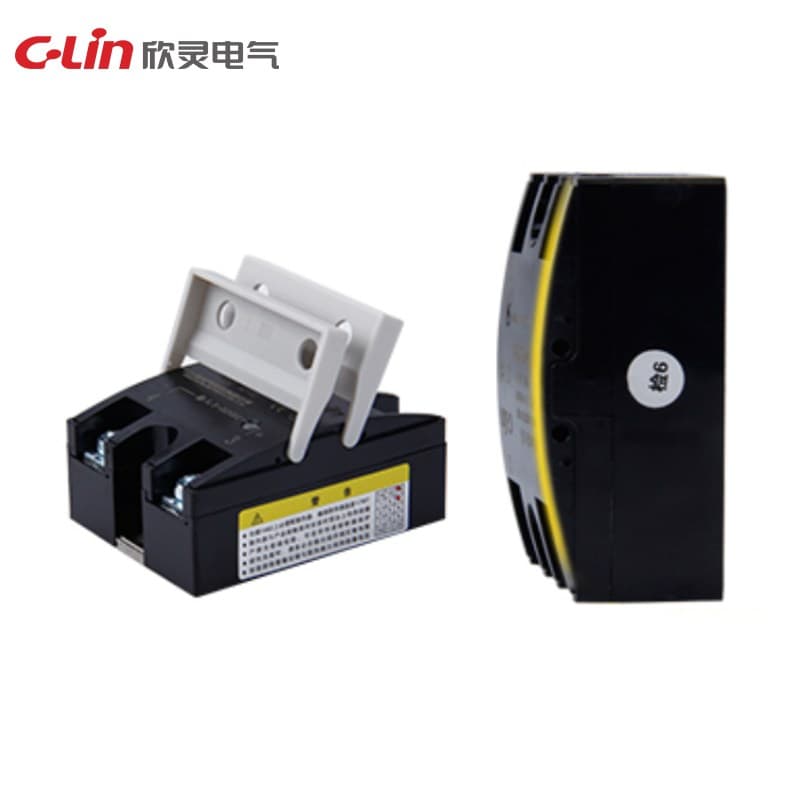

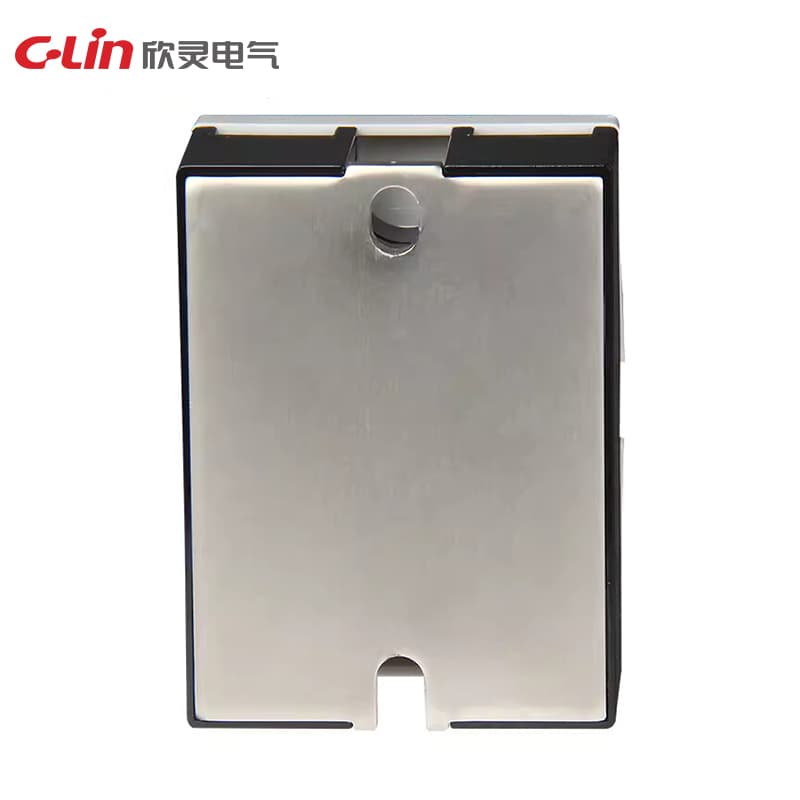

Solid-State-Relais HHG1 Serie

Name: Solid-State-Relais HHG1 Serie
Brand: C-Lin
SKU: HHG1-1/032F-38

Model Number: HHG1-1/032F-38

HHG1-0/032F-20HHG1-1/032F-38HHG1-1/032F-38 1A HHG1-1/032F-38 2-4A HHG1-1/032F-38 5A HHG1-1/250F-22 HHG1-2/032F-38 HHG1-3/032F-38 HHG1-3/250F-38

Steuerspannung: 5-32VDC Steuerstrom: 10-45mA Lastspannung: 20: 12-250VDC Laststrom: 10A, 15A, 20A, 25A, 30A, 40A, 60A Einschaltspannungsabfall: DC≤ 1.2VDC Ein-/Ausschaltzeit: DC≤ 5ms Sperrstrom im Aus-Zustand DC≤ 5mA Durchschlagsfestigkeit: ≥ 2000VAC Umgebungstemperatur: -30~80℃ Abmessungen: 60×45×29mm Montageart: Schraubmontage Beschreibung: Lasten über 10A müssen mit einem Kühlkörper ausgestattet sein

Angebot anfordern

Technische Spezifikationen

Modell	HHG1-0/032F-20 2Z (SSR-DD) HHG1-0/032F-20 3Z (SSR-DD) HHG1-0/032F-20 4Z (SSR-DD)
Abmessungen	34×26.5×18mm
Anweisung	Neben einem gut belüfteten Wärmeabfuhrfenster installieren
Ein-/Ausschaltzeit	DC ≤ 5ms AC ≤ 10ms
Laststrom	2A, 3A, 4A
Lastspannung	20: 12-250VDC
Umgebungstemp.	-30~80°C
Steuerstrom	6-25mA
Steuerspannung	3-32VDC
Montageart	Zweireihiger Direktstecker
Durchschlagsfestigkeit	≥ 1500VAC
Einschaltspannungsabfall	DC ≤ 1.2V AC ≤ 1.6VAC
Sperrstrom im Aus-Zustand	DC ≤ 5mA AC ≤ 10mA
