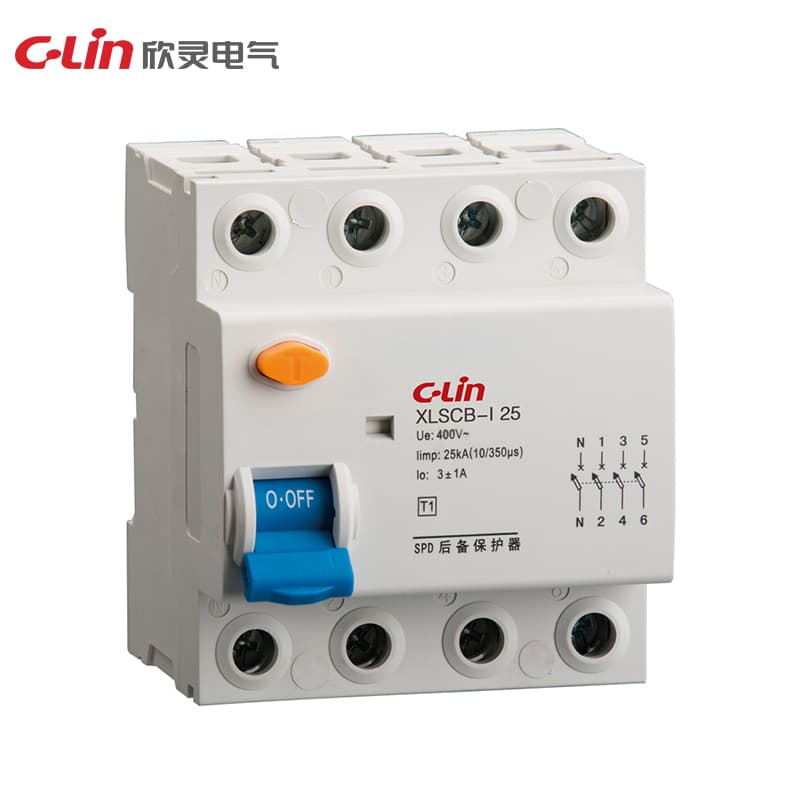

Überspannungsschutzgerät XLSCB Serie
Model Number: XLSCB
XLSCBXLSCB2
Nicht-auslösender Stoßstrom Ie (8/20μs): 10kA, 20kA, 40kA, 60kA, 80kA, 100kA, 120kA, 160kA Nicht-auslösender Stoßstrom Ie (10/350μs): 15kA, 25kA Bemessungsbetriebsspannung Ue: 230/400VAC Auslösestromwert Ii: 3±1A Maximales Kurzschluss-Ausschaltvermögen Icn: 15kA, 25kA, 35kA, 50kA, 65kA Mechanische Lebensdauer: 10,000 Mal Elektrische Lebensdauer: 4,000 Mal Normale Arbeitsumgebung: -5~+40℃ Installationsmethode: 35mm Standardschiene Anzahl der Pole: 1P, 2P, 3P, 4P Abmessungen und Einbaumaße (mm) ≤ 80kA: 90×18×7
Angebot anfordernTechnische Spezifikationen
| Phase | 2P 3P 4P |
| Abmessungen | 85×36×73.5(2P) 85×72×73.5(3P,4P) |
| Temperatur | -25~+60ºC |
| Installation | 35mm Standardschiene |
| Spezifikation | XLSCB Serie |
| Elektrische Lebensdauer | 4000 |
| Mechanische Lebensdauer | 4000 |
| Anzahl der Pole | 1P, 2P, 3P, 4P |
| Installationsmethode | 35mm Standardschiene |
| Auslösestromwert Ii | 3±1A |
| Bemessungsbetriebsspannung Ue | 230/400VAC |
| Auslösestromwert Io | 3±1A |
| Normale Arbeitsumgebung | -5~+40℃ |
| Bemessungsbetriebsspannung Ue | 230/400VAC |
| Nicht-auslösender Stoßstrom Ie (8/20μs) | 10kA, 20kA, 40kA, 60kA, 80kA, 100kA, 120kA, 160kA |
| Abmessungen und Einbaumaße (mm) | ≤ 80kA: 90×18×74 (1P), 90×36×74(2P), 90×54×74(3P), 90×72×74(4P), ≥ 100kA: 90×36×74(1P), 90×72×74(2P), 90×108×74(3P), 90×144×74(4P) |
| Maximales Kurzschluss-Ausschaltvermögen Icn | 15kA, 25kA, 35kA, 50kA, 65kA |
| Nicht-auslösender Stoßstrom Ie (10/350μs) | 15kA, 25kA |
| Ausschaltzeit des Laststroms bei Netzfrequenz To | ≤ 50ms |
| Ausschaltzeit des Kurzschlussstroms bei Netzfrequenz Tos | ≤ 40ms |
