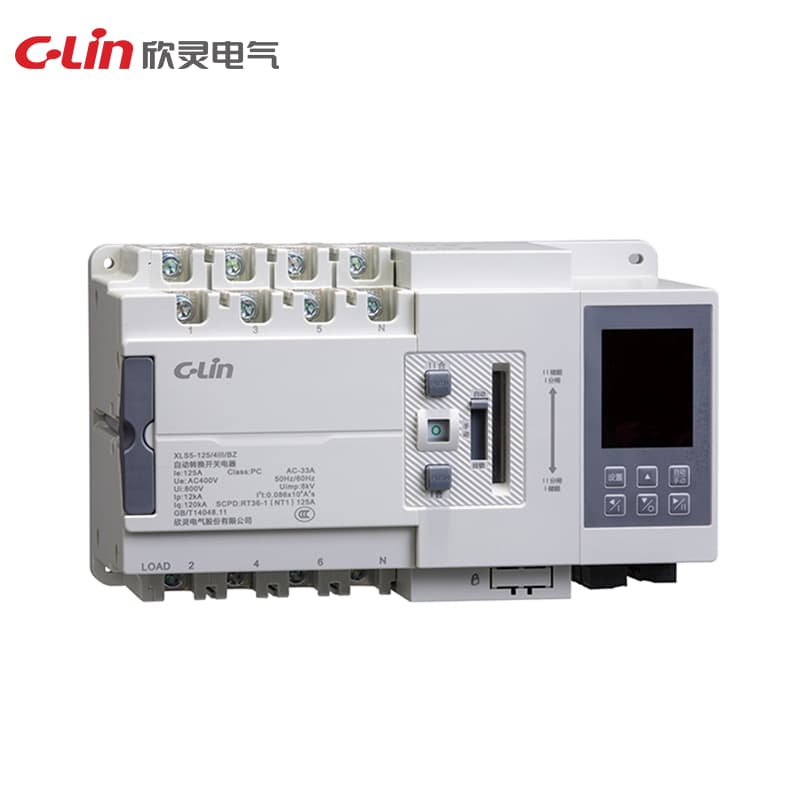

Dual Power Automatischer Transferschalter XLDS5 Serie
Model Number: XLDS5
Modellspezifikation: XLDS5-125, XLDS5-250, XLDS5-400, XLDS5-630 Anzahl der Pole: 2, 3, 4; 3, 4 Bemessungsbetriebsstrom: 16, 20, 25, 32, 40, 63, 80, 100, 125; 125, 160, 200, 225, 250; 315, 350, 400; 500, 630 Gebrauchskategorie: AC-33A, AC-33iA Bemessungsbetriebsspannung: 2P: AC220/230V, 3P/4P: AC400V/415V Bemessungsisolationsspannung: 800V Bemessungsbetriebsfrequenz: 50/60Hz Bemessungsstoßspannungsfestigkeit: 8kV Bemessungsbegrenzter Kurzschlussstrom: 12kV Bemessungs-Steuerstromversorgung: AC230V Kontakt-Umschaltzeit: ≤ 50ms Anzahl der Pole
Angebot anfordernTechnische Spezifikationen
| Anzahl der Pole | 2P, 3P, 4P |
| Gebrauchskategorie | AG-33A, AC-33iA, AG-33B |
| Modell und Spezifikation | XLDS5-125 |
| Bemessungsbetriebsfrequenz Hz | 50/60Hz |
| Bemessungsbetriebsstrom Ie(A) | 16, 20, 25, 32, 40, 63, 80, 100, 125 |
| Bemessungsbetriebsspannung Ue(V) | AC400V/415V |
| Bemessungsisolationsspannung Ui(V) | 800 |
| Bemessungs-Steuerstromversorgung Us(V) | AC230V |
| Anzahl der Schaltspiele (gesamt) | 16000 |
| Abmessung(mm) Länge×Breite×Höhe | 238X140X115 |
| Minimale Umschaltzeit (mS) | ≤ 70 |
| Anzahl der Schaltspiele (unter Spannung) | 6000 |
| Anzahl der Schaltspiele (spannungsfrei) | 10000 |
| Anzahl der Schaltstellungen des Kontakts | II or III |
| Bemessungsstoßspannungsfestigkeit Uimp(kW) | 8 |
| Bemessungsbegrenzter Kurzschlussstrom Iq(kA) (Sicherung) | 120 |
