C-Lin

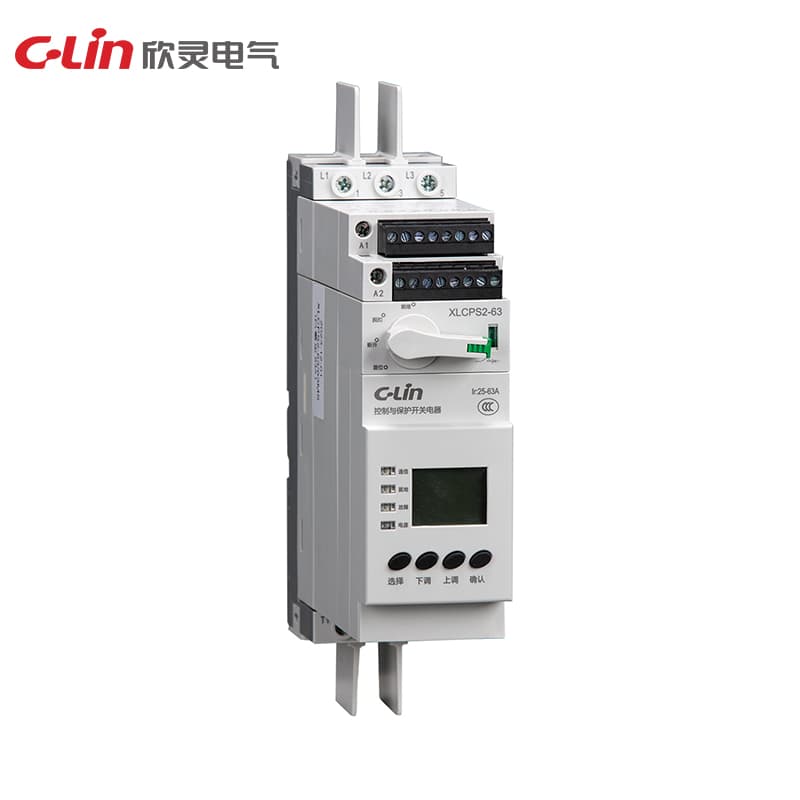

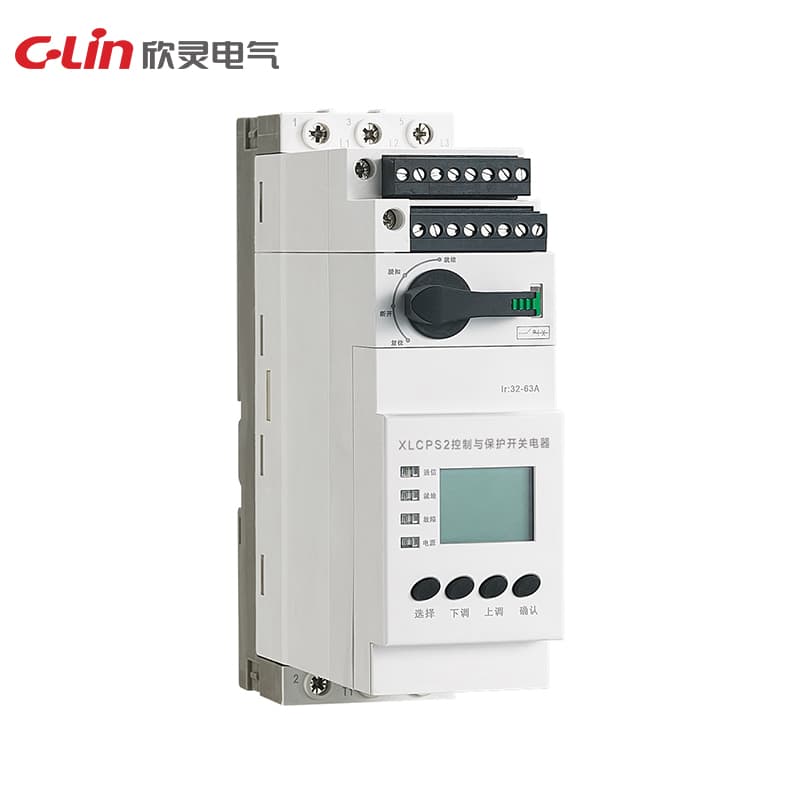

Steuer- und Schutzschalter XLCPS2 Serie
Model Number: XLCPS2
Rahmengröße: 63 Bemessungsbetriebsspannung (Ue): 400V, 690V Gebrauchskategorie: AC-43, AC-44 Bemessungsfrequenz: 50Hz Polzahl: 3 Bemessungsbetriebsart: Acht-Stunden-Betriebsart, ununterbrochene Betriebsart, intermittierende Betriebsart Intermittierende Betriebsart Stufe 300, Lastfaktor 40% Bemessungs-Betriebs-Kurzschlussausschaltvermögen Ics: 50kA (AC400V), 4kA (AC690V) Ausschaltzeit ≤ 2ms Bemessungsisolationsspannung Ui: 690V Bemessungsstoßspannungsfestigkeit Uimp: 6kV Elektrische Lebensdauer (AC-43) (10,000 Mal): 100
Angebot anfordernTechnische Spezifikationen
| Pol | 3 |
| Installation | Vertikale Montage (Schraubmontage) |
| Spezifikation | XLCPS2 |
| Gebrauchskategorie | AC—43，AC—44 |
| Bemessungsfrequenz | 50Hz |
| Gehäuserahmenklasse | 63 |
| Ausschaltzeit | ≤ 2ms |
| Bemessungsbetriebsart | Acht-Stunden-Arbeitstag, ununterbrochener Arbeitstag, intermittierender Arbeitstag |
| Gesamtabmessungen (mm) | 184×55×158 |
| Bemessungsisolationsspannung Ui | 690V |
| Bemessungsbetriebsspannung (Ue) | 400V、690V |
| Bemessungsbetriebsstrom Ie (A) | 1.2、2.4、6、12 |
| Mechanische Lebensdauer (10,000 Zyklen) | 1000 |
| Konventioneller Erwärmungsstrom Ith (A) | 12 |
| Bemessungsstoßspannungsfestigkeit Uimp | 6kV |
| Elektrische Lebensdauer (AC-43) (10,000 Zyklen) | 100（AC400V） |
| Bemessungs-Betriebs-Kurzschlussausschaltvermögen Ics | 50kA（AC400V）， 4kA（AC690V） |
