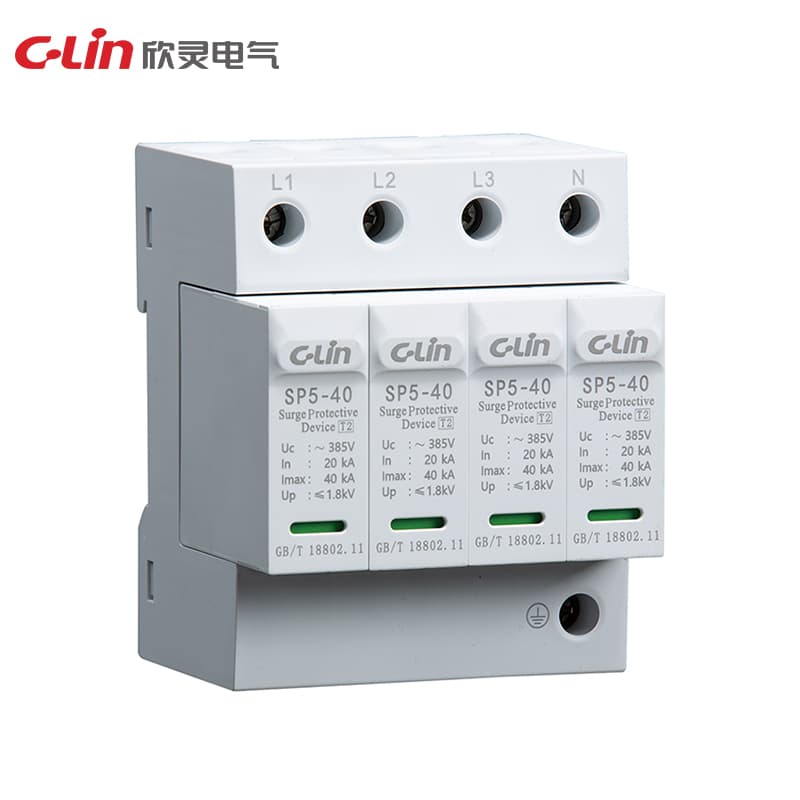

Überspannungsschutzgerät SP5 Serie
Model Number: SP5
SP5SP5-DC
Bemessungsbetriebsspannung (Un): 230V/400V Nennableitstrom In (8/20μs): 5kA, 10kA, 20kA, 30kA, 40kA Maximaler Ableitstrom Imax (8/20μs): 10kA, 20kA, 40kA, 60kA, 80kA Maximale dauerhafte Betriebsspannung (Uc): 275V, 320V, 385V, 460V Schutzpegel (Up) kV≤ 1.0 ~≤ 2.4 Leckstrom (75%Uc1mA) <20μA Prüfklassifikation: Klasse II Schutzart: IP20 Empfohlene Sicherung oder Leitungsschutzschalter: 10A~63A Installationsmethode: 35mm Normschiene
Angebot anfordernTechnische Spezifikationen
| Phase | 1P 2P 3P 4P |
| Abmessungen | 91×18×71,91×36×71,91×54×71,91×72×71 |
| Installation | 35mm Normschiene |
| Spezifikation | SP5 Serie |
| Polzahl | 1P, 2P, 3P |
| Schutzart | IP20 |
| Installationsmethode | 35mm Normschiene |
| Prüfklassifikation | 2 |
| Schutzpegel (Up) | kV ≤ 2.4, ≤ 3.0, ≤ 3.5, ≤ 4.5 |
| Schutzpegel (Up)kV | < 1.0 < 1.2 < 1.2 < 1.5 / < 1.2 < 1.3 < 1.5 < 1.8 / < 1.5 < 1.5 < 1.8 < 2.0 / < 1.6 < 1.8 < 2.0 < 2.2 / < 1.8 < 2.0 < 2.2 < 2.4 |
| Leckstrom (75%Uc1mA) | < 20μA |
| Bemessungsbetriebsspannung (Un) | 230V/400V |
| Leckstrom (75% Uc1mA) | < 20μA |
| Empfohlene Sicherung oder Leitungsschutzschalter | 10A~63A |
| Nennableitstrom In (8/20μs) | 20kA |
| Maximale dauerhafte Betriebsspannung (Uc) | 600V, 800V, 1000V, 1500V |
| Maximaler Ableitstrom Imax (8/20μs) | 40kA |
| Maximale dauerhafte Betriebsspannung (Uc) | 275V,320V,385V,460V |
