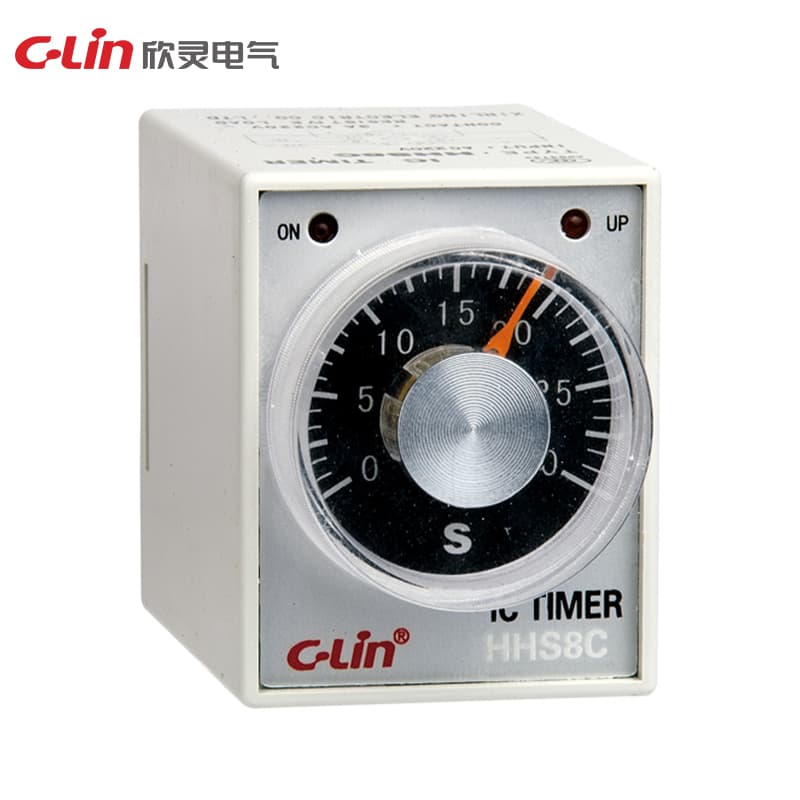

Zeitrelais HHS8 Serie
Model Number: HHS8
HHS8HHS8-NA
Betriebsspannungsversorgung: DC24V; AC24V, AC220V, AC380V Verzögerungsbereich: 1s, 5s, 10s, 30s, 60s, 120s, 180s, 5m 10m, 30m, 60m Wiederholgenauigkeit: ≤1% Betriebsart: HHS8 (AH3-2): Einschaltverzögerung HHS8C (AH3-3, ST2P): Einschaltverzögerung mit Sofortansprache HHS8G: Abfallverzögerung Kontaktform: HHS8G, HHS8 (AH3-2): zwei Gruppen verzögerter Kontakte HHS8C (AH3-3, ST2P): eine Gruppe verzögerter und eine Gruppe Sofortkontakte Kontaktbelastbarkeit: 3A AC250V (ohmsch) Abmessungen: 40.5×50.5×82mm Installationsmethode: Mit verschiedenen Sockeln
Angebot anfordernTechnische Spezifikationen
| Ue/Ie | Nennbetriebsspannung Ue/Nennbetriebsstrom Ie:AC-15 Ue:AC250V,Ie:3A in jeder Gebrauchskategorie. |
| Altitude | ≤2000m |
| Humidity | Die relative Luftfeuchtigkeit beträgt <50% bei einer maximalen Temperatur von 40°C am Installationsort, höhere relative Feuchtigkeit kann bei niedrigeren Temperaturen zulässig sein, z. B. bis zu 90% bei 20°C. Besondere Maßnahmen sollten bei gelegentlicher Kondensation durch Temperaturänderungen getroffen werden. |
| Delay Range | 1s、3s、5s、10s、30s、60s、3m、5m、10m、30m、60m、3h、5h、10h、12h |
| Installation | Montage an einem Gerät oder auf 35mm-Schiene mit verschiedenen Sockeln |
| Specification | HHS8-1 |
| Movement Forms | Einschaltverzögerung |
| Operating power | AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V (ohmsch) |
| Repetition error | ≤1% |
| Temperature range | -5°-40°C |
| Number of contacts | 1 Satz Zeitverzögerungskontakte |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
