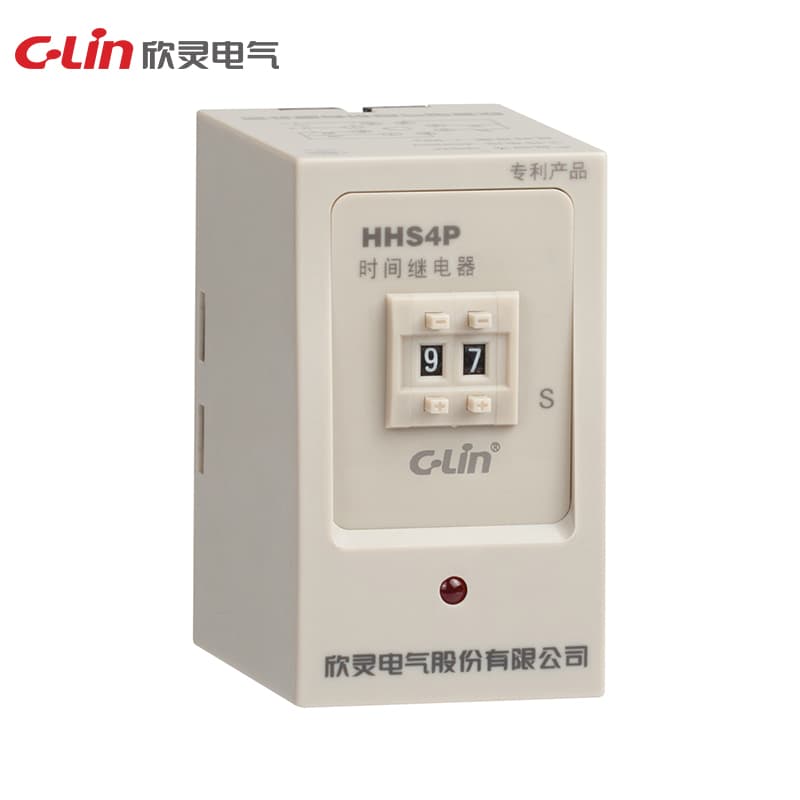

Zeitrelais HHS4 Serie
Model Number: HHS4P
Betriebsspannungsversorgung: DC24V; AC24V, AC220V, AC380V Verzögerungsbereich: 0.5s~3600s Wiederholfehler: ≤1% Betriebsart: HHS4 (JS14A, JS20): Einschaltverzögerung HHS4C (JS20/03): Einschaltverzögerung mit Sofortauslösung HHS4G: Abfallverzögerung Kontaktform: HHS4, HHS4G: zwei Gruppen Verzögerung HHS4C: eine Gruppe Verzögerung und eine Gruppe Sofortauslösung Kontaktbelastbarkeit: 3A AC250V (ohmsch) Abmessungen: 45×82×83mm Öffnungsgröße: 56-2×Φ4.5mm Montageart: Gerätemontage oder 35mm Hutschienenmontage
Angebot anfordernTechnische Spezifikationen
| Ue/Ie | Nennbetriebsspannung Ue/Nennbetriebsstrom Ie: AC-15 Ue: AC250V, Ie: 3A in jeder Nutzungskategorie. |
| Altitude | ≤2000m |
| Humidity | Die relative Luftfeuchte beträgt am Installationsort ≤50% bei einer maximalen Temperatur von 40°C; bei niedrigeren Temperaturen kann eine höhere relative Feuchte zulässig sein, z. B. bis zu 90% bei 20°C. Bei gelegentlicher Kondensation infolge von Temperaturänderungen sind besondere Maßnahmen zu treffen. |
| Delay Range | 0.1s~1s、0.5s~5s、1s~10s、3s~30s、6s~60s、12s~120s、18s-180s、30s-300s、60s~600s、90s~900s、120s~1200s、180s~1800s、360s~3600s |
| Installation | Gerätetyp, Hutschienentyp |
| Specification | HHS4 |
| Movement Forms | Einschaltverzögerung |
| Operating power | AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V (ohmsch) |
| Repetition error | Er<1% wenn der Verzögerungsbereich größer als 1s ist; Dr<50ms wenn der Verzögerungsbereich kleiner als 1s ist. |
| Temperature range | -5°-40°C |
| Number of contacts | Verzögerung 2 Umschaltungen |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
