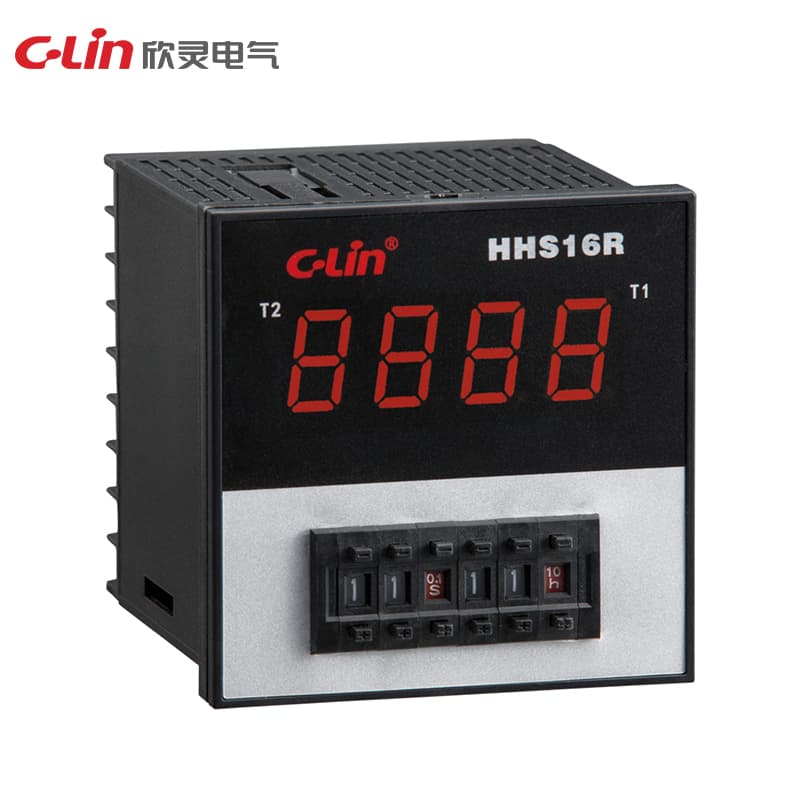

Mehrkreis-Zeitrelais HHS16 Serie
Model Number: HHS16R
Betriebsspannung: DC24V; AC24V, AC220V, AC380V Verzögerungsbereich: 0.01s-99990h, 10 Zeitbasen verfügbar Wiederholfehler: ≤1% Betriebsart: Einschaltverzögerung Zeitmessmethode: positives Timing, Digitalröhrenanzeige Kontaktform: HHS16B: zwei Gruppen Zeitverzögerung mit Reset- und Pausenfunktion HHS16B-C: eine Gruppe Zeitverzögerung und eine Gruppe Sofortkontakt mit Reset- und Pausenfunktion Kontaktbelastbarkeit: 3A AC250V (ohmsch) Abmessungen: 72×72×83mm Einbauausschnitt: 68×68mm Montageart: Schalttafeleinbau
Angebot anfordernTechnische Spezifikationen
| Ui | 400V |
| Ith | 5A |
| Uimp | 2.5KV |
| Ue/Ui | Bemessungsbetriebsspannung Ue/bemessener Betriebsstrom Ie:AC-15 Ue:AC250V,Ie:3A für jede Gebrauchskategorie. |
| Altitude | ≤2000m |
| Humidity | Die relative Luftfeuchte darf am Aufstellort bei einer maximalen Temperatur von 40°C ≤50 Prozent betragen; bei niedrigeren Temperaturen kann eine höhere relative Feuchte zulässig sein, z. B. bis 90 Prozent bei 20°C. Bei gelegentlicher Kondensation durch Temperaturänderungen sind besondere Maßnahmen zu treffen. |
| Delay range | 0.01s-99990h |
| Contact form | HHS16B: Zwei Sätze Zeitverzögerung HHS16B (transient): ein Satz sofort, ein Satz Zeitverzögerung. |
| Installation | Schalttafeleinbau |
| Working Mode | Einschaltverzögerung |
| Specification | HHS16B |
| Operating power | DC24V;AC24V,AC26V,AC110V,AC220V,AC380V 50Hz |
| Contact capacity | 3A AC250V (ohmsch) |
| Repetition error | Er≤1% für Verzögerungsbereich >1s; Er<50ms für Verzögerungsbereich <1s |
| Temperature range | -5°-40°C |
