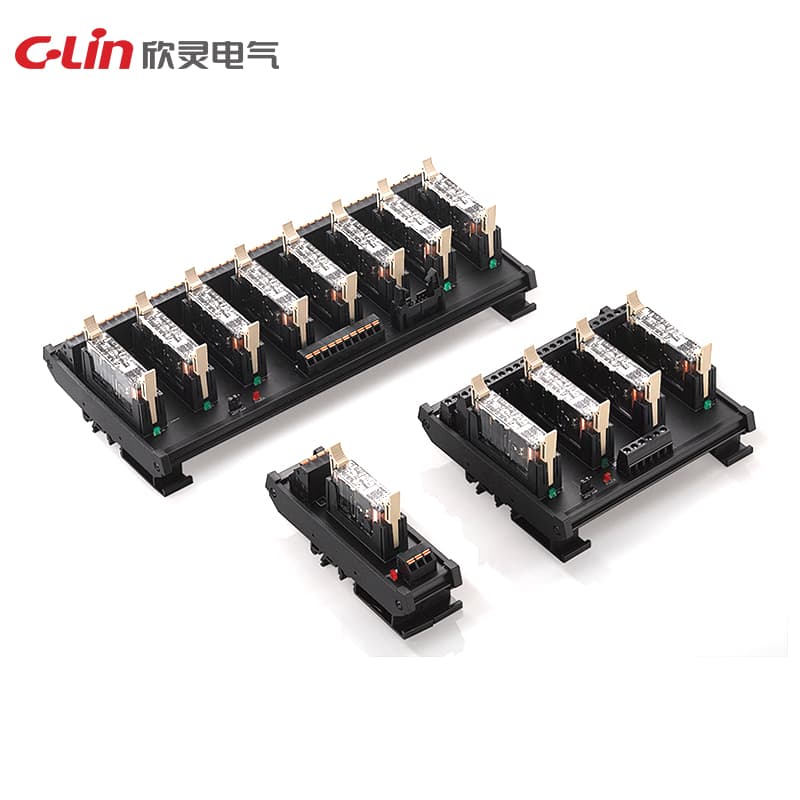

Sicherheitsrelais-Modul HHN-RQ Serie
Model Number: HHN-RQ
Antriebsmodus: NPN/PNP kompatibel Nennspannung: DC12V; DC18V; DC21V; DC24V; DC48V; DC100V 4-poliger Nennstrom (mA): 30; 20; 17.1; 15; 7.5; 3.8 4-polige Leistungsaufnahme (mW): etwa 360; etwa 420 6-poliger Nennstrom (mA): 41.7; 27.8; 23.8; 20.8; 10.4; 5.3 6-polige Leistungsaufnahme (mW): etwa 500; etwa; 580 Anzugsspannung: etwa 75% der Nennspannung Abfallspannung: etwa 10% der Nennspannung Anzugszeit: ≤ 20ms Abfallzeit: ≤ 10ms Widerstandslast: AC250V 6A; DC30V 6A Induktive Las
Angebot anfordernTechnische Spezifikationen
| Modell | HHN-RQ |
| Antriebsmodus | NPN/PNP kompatibel |
| Abfallzeit | ≤ 10ms |
| Nennspannung | DC12V |
| Anzugszeit | ≤ 20ms |
| Widerstandslast | AC250V 6A; DC30V 6A |
| Elektrische Lebensdauer | ≥ 100000 mal (Nennlast) |
| Mechanische Lebensdauer | ≥ 10 Millionen mal |
| Abfallspannung | Etwa 10% der Nennspannung |
| Kontaktmaterial | Silberlegierung |
| Anzugsspannung | Etwa 75% der Nennspannung |
| Kontaktwiderstand | ≤ 100mΩ |
| 4P Nennstrom (mA) | 30 |
| 6P Nennstrom (mA) | 41.7 |
| 4P Leistungsaufnahme (mW) | Etwa 360 |
| 6P Leistungsaufnahme (mW) | Etwa 500 |
| Maximale Schaltfrequenz | Mechanisch 36000 mal/h Nennlast 1800 mal/h |
| Schaltvermögen bei induktiver Last | AC15V AC240V 2A; DC13V DC24V 1A; DC48V 0.5A; DC110V 0.2A |
