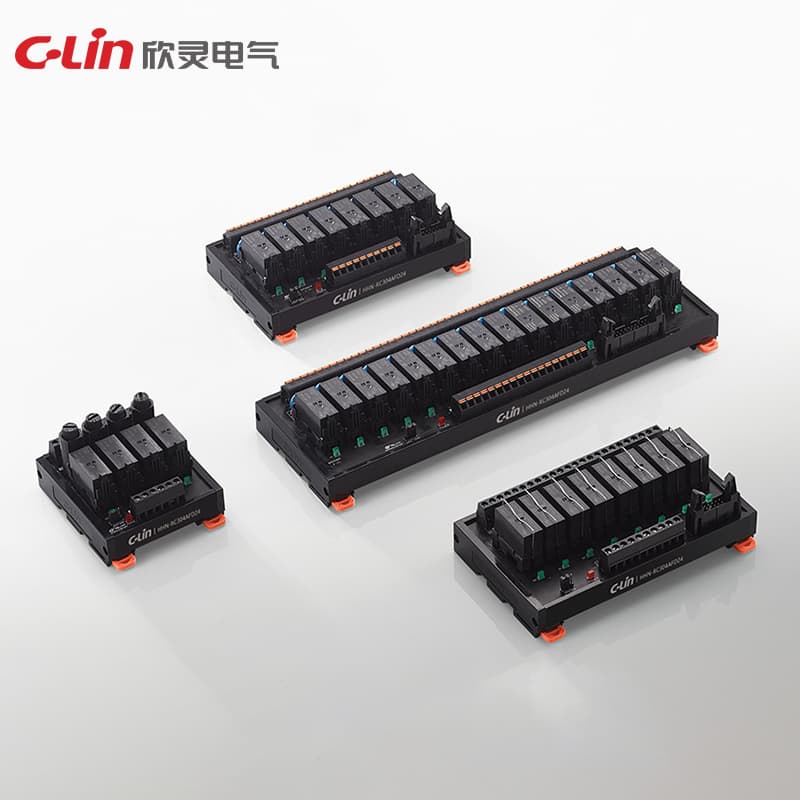

Leistungsrelais-Modul Serie HHN-RC
C-Lin

Leistungsrelais-Modul Serie HHN-RC

Model Number: HHN-RC3478

HHN-RC1256HHN-RC3478

Ansteuerungsmodus: NPN/PNP kompatibel Nennspannung: 5VDC, 12VDC, 24VDC, 36VDC Nennleistungsaufnahme pro Kanal: DC: 0.53W AC: 1.0VA Ansprechspannung: Nennspannung × 70% Abfallspannung: Nennspannung × 10% Ansprechzeit: ≤15ms Abfallzeit: ≤10ms Kontakttyp: 1Z NO: 16A 250VAC/30VDC; 2Z: 10A 250VAC/30VDC Elektrische Lebensdauer: 1×10 5 Mechanische Lebensdauer: 1×10 7 Kontaktmaterial: Silberlegierung Kontaktwiderstand: ≤100mΩ (6VDC 1A) Schutzschaltung: RC, Varistor, Sicherung optional

Angebot anfordern

Technische Spezifikationen

ModelHHN-RC3478
Drive modeNPN/PNP kompatibel
Contact type1Z NO: 16A 250VAC/30VDC； 2Z: 10A 250VAC/30VDC
Release time≤ 10ms
Rated voltage5VDC, 12VDC, 24VDC, 36VDC
Operation time≤ 15ms
Electrical life1×10⁵
Mechanical life1×10⁷
Release voltageNennspannung ×10%
Contact materialSilberlegierung
Operating voltageNennspannung ×70%
Contact resistance≤ 100mΩ(6VDC 1A)
Protection circuitRC, Varistor, Sicherung optional
Single circuit rated power consumptionDC: 0.53W AC: 1.0VA
