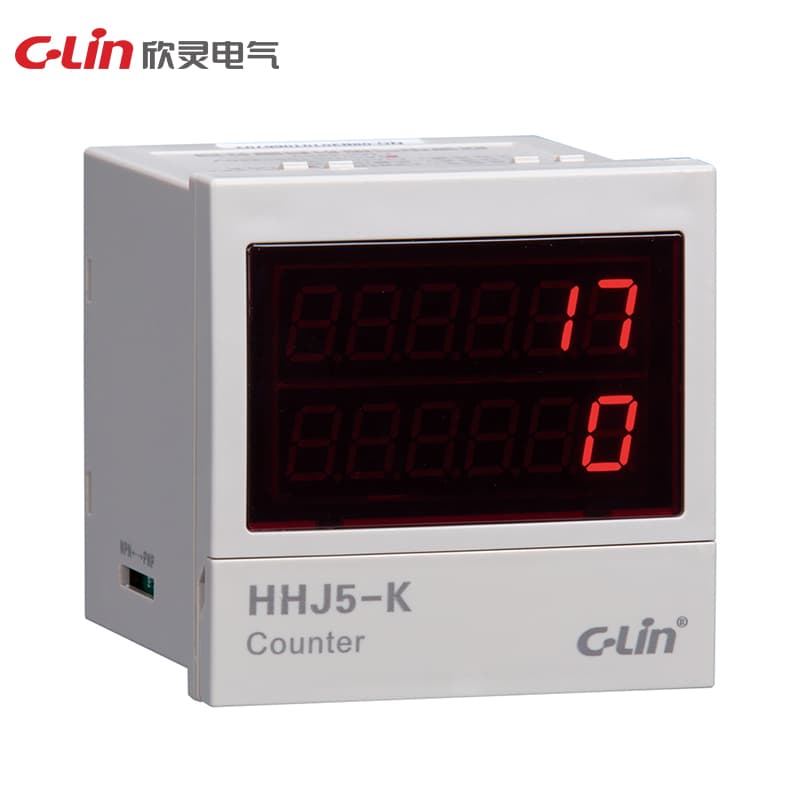

Zählrelais HHJ5-Serie

Model Number: HHJ5-K

HHJ5-FHHJ5-K

Betriebsspannung: AC/DC24V; AC/DC100-240V; AC380V Betriebsart: positives Zählen Betriebsart: automatisches Zurücksetzen der Komponenten; Gesamtakkumulationszahl oder Anzahl der Pakete Zählgeschwindigkeit: Hochfrequenz 1000 Impulse/Sekunde; Niedrigfrequenz 30 Impulse/Sekunde Zählbereich: 1-999999 Eingangssignal: Kontaktsignal, PNP-Schließer-Fotoelektrik-/Näherungsschalter Speicher bei Stromausfall: 10 Jahre Kontaktform: eine Gruppe von Schließer- und Öffnerkontakten Kontaktbelastbarkeit: 3A AC250V (ohmsche Last) Abmessungen:

Angebot anfordern

Technische Spezifikationen

Ui400V
Ith5A
Uimp2.5KV
Ue/UiNennbetriebsspannung Ue/Nennbetriebsstrom Ie: AC-15 Ue: AC250V, Ie: 3A für jede Gebrauchskategorie.
Altitude≤2000m
Reset modea) Gesamt: 13, 14 Kurzauslösung; b) Komponente: 8, 10 Kurzauslösung oder Paneltaste R drücken.
InstallationPaneltyp
SpecificationHHJ5-F
Counting range1~999999
Counting signala) Kontaktsignal: Relaiskontakte, Endschalter usw. b) Pegelsignal: Pulspegel (H: DC4V~30V gültig, L: 0~DC2V ungültig) c) Sensorsignal: fotoelektrischer Schalter, Näherungsschalter, Hall-Schalter.
Operating powerAC380V, 220V, 110V,36V,24V 50/60Hz, zulässiger Spannungsabweichungsbereich ist (85%~110%) Ue; DC24V.
Contact capacity3A AC250V (ohmsche Last)
Counting displaya) Gesamt: die Summe des Komponenten-Zählwerts; es gibt zwei Zählmethoden, [Paket] und [gesamt]; die Zählung stoppt, wenn der Gesamtsollwert erreicht ist, ohne Relaisausgang, muss manuell zurückgesetzt werden;. b) Komponente: Anzeige der Anzahl jeder Charge, Kontakt-Ausgang beim Erreichen des Komponentensollwerts, automatisches Rücksetzen nach t Sekunden.
Temperature range-5°-40°C
Counting frequencya) Niedrigfrequenz-Zählung: ≤30 Impulse/s, minimale Signalimpulsbreite >15ms;. b) Hochfrequenz-Zählung: ≤1000 Impulse/s, minimale Signalimpulsbreite >0.5ms, Signal-Tastverhältnis ist 50%.
Memory of power failure10 Jahre
