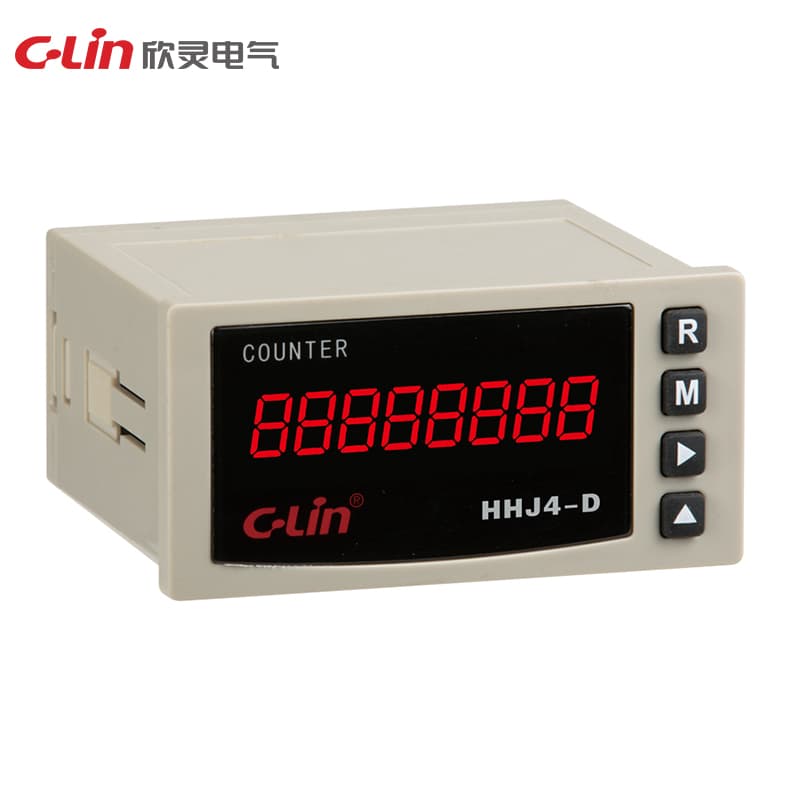

Zählrelais HHJ4 Serie
Model Number: HHJ4-D
HHJ4-AHHJ4-D
Betriebsversorgung: DC24V; AC24V, AC220V, AC380V Betriebsart: Vorwärtszählen, Rückwärtszählen Zählgeschwindigkeit: Hochfrequenz 1000 Mal/Sekunde; Niedrigfrequenz 30 Mal/Sekunde Zählbereich: (1-999999)×1, ×10, ×100 Mal Eingangssignal: Kontaktsignal, PNP normal offen fotoelektrischer/Näherungsschalter Ausgangsmodus: N, C, F, X, R Multi-Standard Stromausfallspeicher: 10 Jahre Kontaktform: eine Gruppe aus Schließer- und Öffnerkontakten Kontaktbelastbarkeit: 3A AC250V (ohmsch) Abmessungen: 96×48×114mm O
Angebot anfordernTechnische Spezifikationen
| Ui | 400V |
| Ith | 5A |
| Uimp | 2.5KV |
| Ue/Ui | Nennarbeitsspannung Ue/Nennerstrom Ie: AC-15 Ue:AC250V,Ie:3A für jede Gebrauchskategorie. |
| Altitude | ≤2000m |
| Reset mode | Tastendruck-Reset oder ⑧, vierpoliger Kurzschluss-Reset. |
| Installation | Paneltyp |
| Specification | HHJ4-A |
| Counting range | 1~999999(x1, x10, x100 Vergrößerung) |
| Counting Signal | a) Relaiskontakte, Endschalter usw.; und b) Pegelsignal: Impulspegel (H: DC4V~30V gültig, L: 0~DC2V ungültig). c):Sensorsignal: fotoelektrischer Schalter, Näherungsschalter, Hall-Schalter |
| Operating power | AC380V, 220V, 110V50/60Hz, zulässiger Spannungsschwankungsbereich ist (85%~110%) Ue; DC24V. |
| Contact capacity | 3A AC250V (ohmsch) |
| Temperature range | -5°-40°C |
| Counting frequency | a) Niedrigfrequenzzählung: ≤30 Mal/Sek., minimale Signalimpulsbreite >15ms;. b) Hochfrequenzzählung: ≤1000 Mal/Sek., minimale Signalimpulsbreite >0.5ms, Tastverhältnis des Signals ist 50%. |
| Memory of power failure | 10 Jahre |
