C-Lin

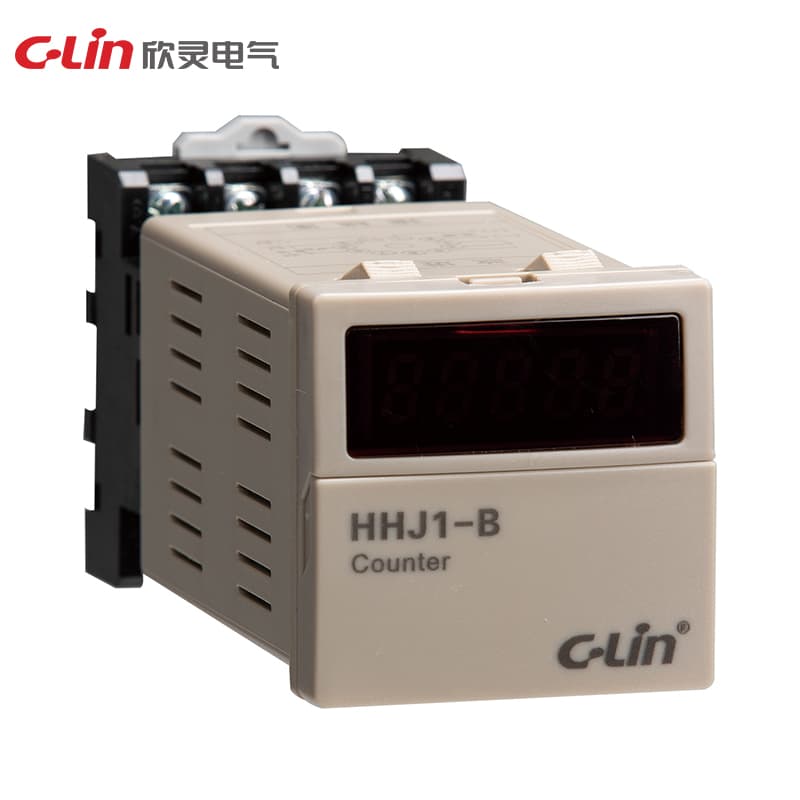

Zählrelais HHJ1 Serie
Model Number: HHJ1-B
Betriebsstromversorgung: AC/DC24V; AC220V; AC/DC100~240V; AC380V Betriebsmodus: positive Zählung, 4-stellige LED-Anzeige Zählgeschwindigkeit: Hochfrequenz 100 Zählungen/Sekunde; Niedrigfrequenz 30 Zählungen/Sekunde Zählbereich: (1-9999)×1, ×10, ×100 Zählungen Eingangssignal: Kontaktsignal, PNP normal offener fotoelektrischer/Näherungsschalter Ausgangsmodus: N, C, F, R, X Standard Speichereffekt bei Stromausfall: Speicher einstellbar Abmessungen: 48×48×115mm Ausschnittgröße: 45×45mm Installationsmethode: Panel-Typ
Angebot anfordernTechnische Spezifikationen
| Ui | 400V |
| Ith | 5A |
| Uimp | 2.5KV |
| Ue/Ui | Bemessungsbetriebsspannung Ue/Bemessungsbetriebsstrom Ie:AC-15 Ue:AC250V,Ie:3A für jede Nutzungskategorie. |
| Altitude | ≤2000m |
| Humidity | ≤90% |
| Output mode | N, C, F, R, X System |
| Installation | Panelmontage, 35mm Schiene oder Chassismontage |
| Specification | HHJ1 |
| Counting range | 1~9999 (x1, x10, x100 Vergrößerung) |
| Blackout memory | 10 Jahre |
| Operating power | AC380V, AC/DC100~240V, AC/DC24V 50/60Hz, zulässiger Spannungsabweichungsbereich (85%~110%) Ue |
| Contact capacity | 3A AC250V (ohmsch) |
| Counting signals | a) Kontaktsignale: Kontakte, Endschalter usw. a) Kontaktsignal: Kontakt, Endschalter usw.; b) Pegelsignal: Positiver Impulspegel (H:DC4V~30V), minimale Zählimpulsbreite>15ms;. c) Sensorsignal: fotoelektrischer Schalter, Näherungsschalter, Hall-Schalter. |
| Temperature range | -5°-40°C |
| Counting frequency | a) Niedrigfrequenz-Zählung:≤10 Zählungen/s. b) Hochfrequenz-Zählung:≤100 Zählungen/s, Tastverhältnis des Signals ist 50%. |
