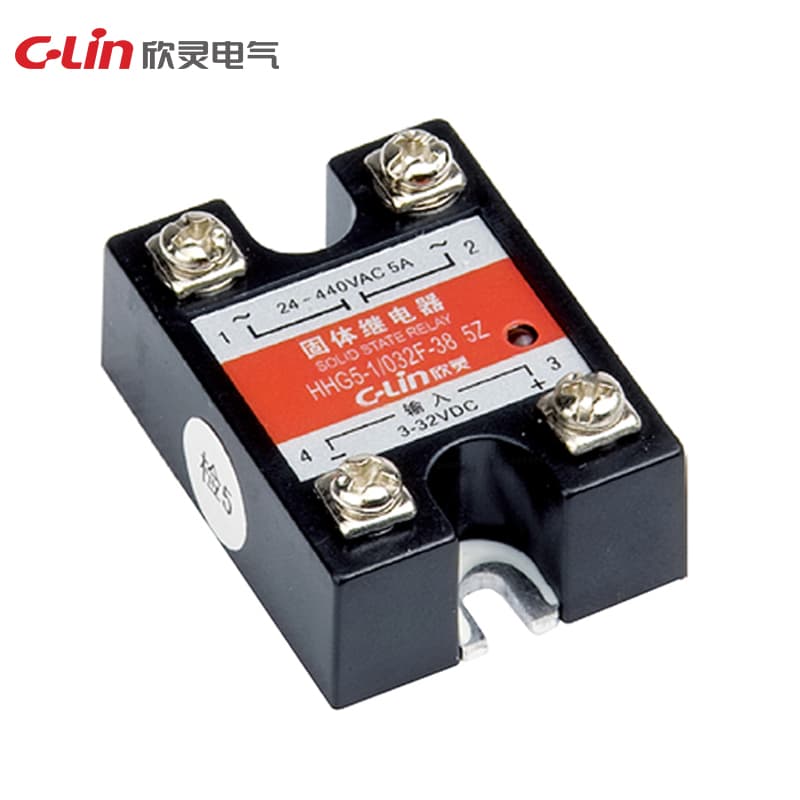

Solid-State-Relais der Kleinbauform Serie HHG5
Model Number: HHG5-1/032F-38
Steuerspannung: 3-32VDC Steuerstrom: 6-25mA Lastspannung: 22: 24-240VAC, 38: 24-440VAC Laststrom: 5A, 10A, 15A Durchlassspannungsabfall: AC≤1.6VAC Ein-/Ausschaltzeit: AC≤10ms Sperrstrom im ausgeschalteten Zustand: AC≤10mA Spannungsfestigkeit: ≥2500VAC Umgebungstemperatur: -30~80℃ Abmessungen: 38.5×28.7×18mm Montageart: Schraubmontage Beschreibung: Für Lasten über 5A muss ein Kühlkörper installiert werden
Angebot anfordernTechnische Spezifikationen
| Modell | HHG5-1/032F-22 (SSR-DA) HHG5-1/032F-38 (SSR-DA) |
| Abmessung | 38.5×28.7×18mm |
| Anleitung | Für Lasten über 5A muss ein Kühlkörper installiert werden |
| Ein-/Ausschaltzeit | AC≤ 10ms |
| Laststrom | 5A, 10A, 15A |
| Lastspannung | 22: 24-240VAC 38: 24-440VAC |
| Umgebungstemp. | -30~80°C |
| Steuerstrom | 6-25mA |
| Steuerspannung | 3-32VDC |
| Montageart | Schraubmontage |
| Durchschlagfestigkeit | ≥ 2500VAC |
| Durchlassspannungsabfall | AC ≤ 1.6VAC |
| Sperrstrom im ausgeschalteten Zustand | AC ≤ 10mA |
