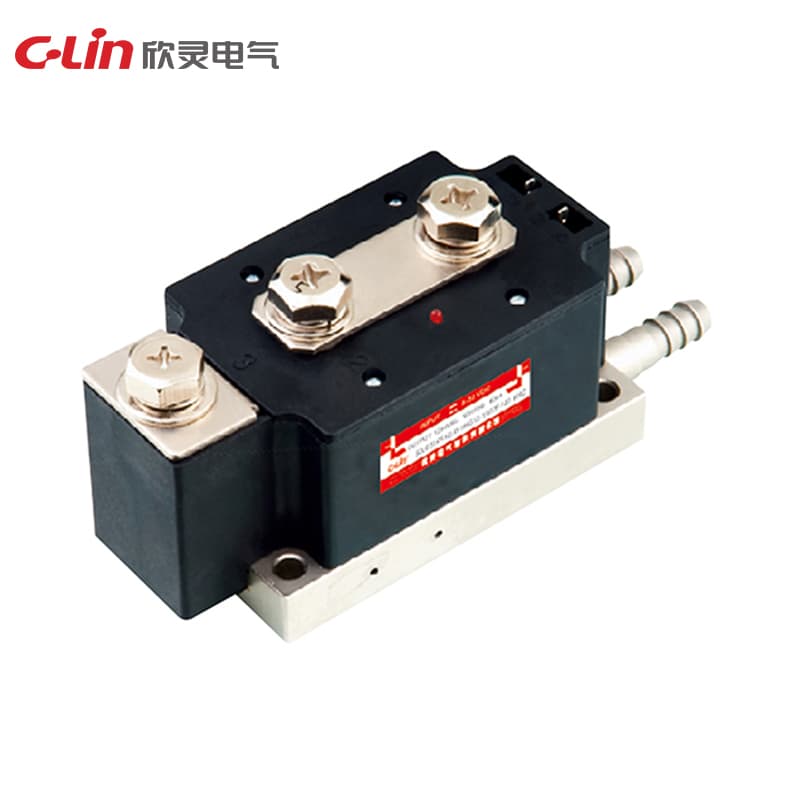

Industrieausführung Solid-State-Relais HHG1S Serie

Name: Industrieausführung Solid-State-Relais HHG1S Serie
Brand: C-Lin
SKU: HHG1S-1/032F-120

Model Number: HHG1S-1/032F-120

Steuerspannung: 3-32VDC Steuerstrom: 5-25mA Lastspannung: 120: 60-1200VAC Laststrom: 500A, 600A, 800A, 1000A Durchlassspannungsabfall: AC＜1.6VAC Ein-/Ausschaltzeit: AC≤10ms Leckstrom im Aus-Zustand AC≤10mA Spannungsfestigkeit: ≥2500VAC Umgebungstemperatur: -30~80℃ Abmessungen: 500-600A: 150×53×68mm 800A: 160×63×75mm 1000A: 185×66×81mm Montageform: Bolzenmontage Beschreibung: Lasten über 5A müssen mit einem Kühlkörper ausgestattet werden Lasten über 80A müssen mit Lüfter-Zwangskühlung oder Wasserkühlung ausgestattet werden

Angebot anfordern

Technische Spezifikationen

Model	HHG1S-1/032F-120
Dimension	500-600A: 150×53×68mm 800A: 160×63×75mm 1000A: 185×66×81mm
Instruction	Für Lasten über 5A muss ein Kühlkörper installiert werden; für Lasten über 80A muss ein Lüfter mit starker Kühlung oder Wasserkühlung hinzugefügt werden
On-off time	AC≤ 10ms
Load current	500A, 600A, 800A, 1000A
Load voltage	120: 60-1200VAC
Ambient temp.	-30~80°C
Control current	5-25mA
Control voltage	3-32VDC
Installation form	Bolzenmontage
Dielectric strength	≥ 2500VAC
On-state voltage drop	AC ≤ 1.6VAC
Off-state leakage current	AC ≤ 10mA
