C-Lin

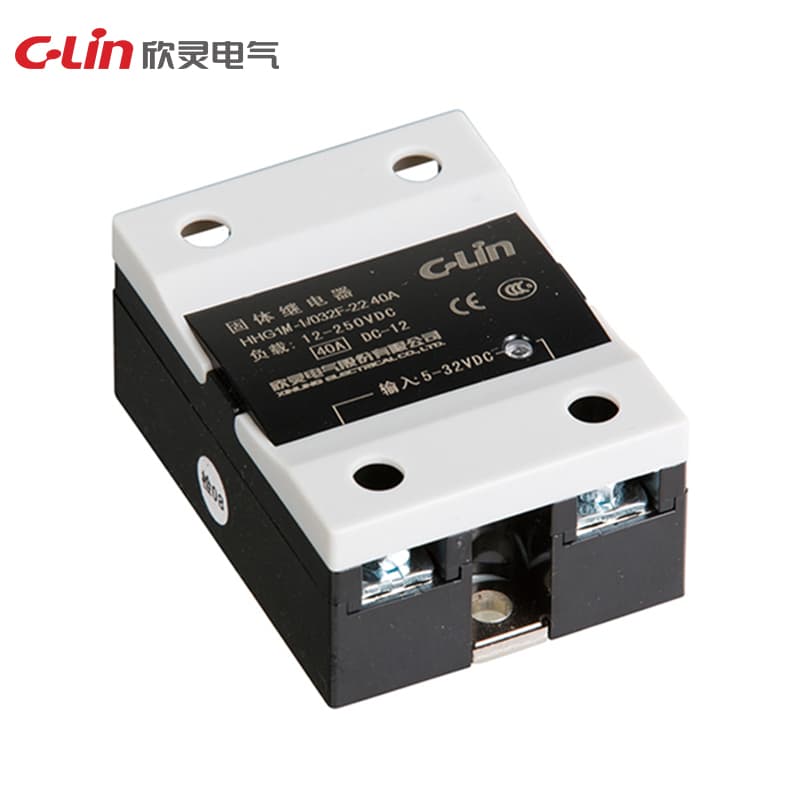

Störfestes Halbleiterrelais HHG1M Serie

Name: Störfestes Halbleiterrelais HHG1M Serie
Brand: C-Lin
SKU: HHG1M-1/032F-22

Model Number: HHG1M-1/032F-22

Steuerspannung: 3-32VDC Steuerstrom: 6-25mA Lastspannung: 22: 24-240VAC, 38: 24-440VAC Laststrom: 10A, 15A, 20A, 25A, 30A, 40A, 60A, 80A, 100A Spannungsabfall im eingeschalteten Zustand: AC≤ 1.6VAC Ein-/Ausschaltzeit: AC≤ 10ms Leckstrom im ausgeschalteten Zustand AC≤ 10mA Durchschlagsfestigkeit: ≥ 2500VAC Umgebungstemperatur: -30~80℃ Abmessungen: 60×45×29mm Montage: Schraubmontage Hinweis: Lasten über 5A müssen mit einem Kühlkörper ausgestattet werden; Lasten über 80A müssen durch Lüfter oder Wasser gekühlt werden

Angebot anfordern

Technische Spezifikationen

Model	HHG1M-1/032F-22
Dimension	60×45×29mm
Instruction	Für Lasten über 5A muss ein Kühlkörper installiert werden; für Lasten über 80A muss ein Lüfter mit starker Kühlung oder Wasserkühlung hinzugefügt werden
On-off time	AC≤ 10ms
Load current	10A, 15A, 20A, 25A, 30A, 40A, 60A, 80A, 100A
Load voltage	22: 24-240VA 38: 24-440VAC
Ambient temp.	-30~80°C
Control current	6-25mA
Control voltage	3-32VDC
Installation form	Schraubmontage
Dielectric strength	≥ 2500VAC
On-state voltage drop	AC ≤ 1.6VAC
Off-state leakage current	AC ≤ 10mA
