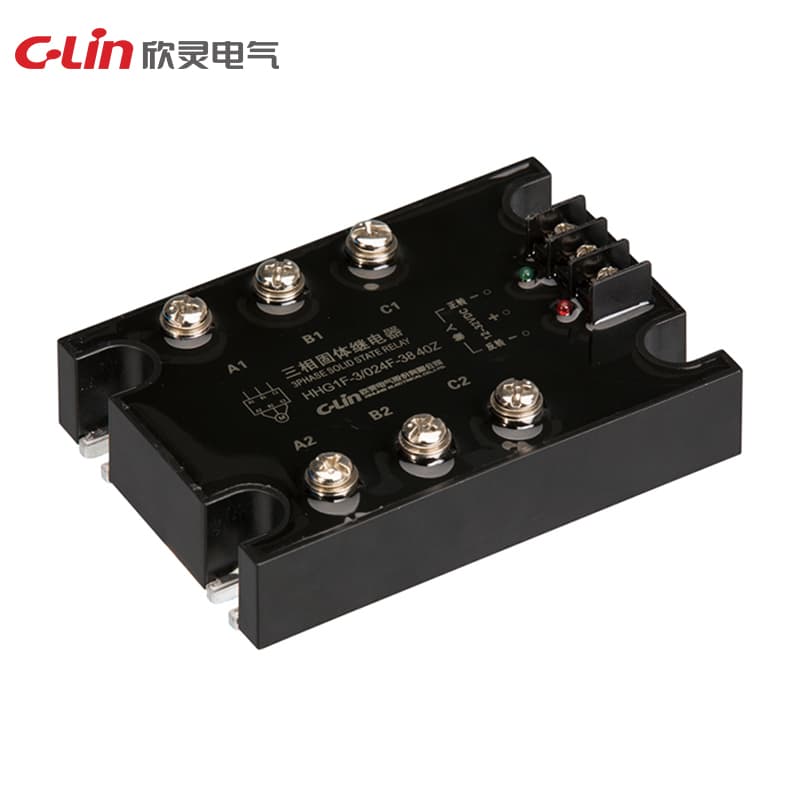

Dreiphasen-Vorwärts- und Rückwärts-Festkörperrelais HHG1F-Serie

Name: Dreiphasen-Vorwärts- und Rückwärts-Festkörperrelais HHG1F-Serie
Brand: C-Lin
SKU: HHG1F-3/024F-38

Model Number: HHG1F-3/024F-38

Steuerspannung: 5VDC Steuerstrom: ≤50mA Lastspannung: 40-440VAC Laststrom: 10A, 15A, 20A, 25A, 30A, 40A Einschaltspannungsabfall: AC≤ 1.6VAC Steuerschutz: 100ms positive und negative Verriegelungsverzögerung am Eingang Ende Leckstrom im Aus-Zustand: AC≤10mA Durchschlagfestigkeit: ≥2500VAC Umgebungstemperatur: -30~80℃ Abmessungen: 106×75×41mm Montageform: Schraubmontage Beschreibung: Ein Kühlkörper muss für Lasten über 5A installiert werden. Für Lasten über 5A muss eine Lüfter-Zwangskühlung oder Wasserkühlung hinzugefügt werden.

Angebot anfordern

Technische Spezifikationen

Model	HHG1F-3/024F-38
Dimension	106×75×41mm
Instruction	Ein Kühlkörper muss für Lasten über 5A installiert werden; für Lasten über 80A muss eine starke Lüfterkühlung oder Wasserkühlung hinzugefügt werden
On-off time	Verriegelungsverzögerung am Eingang für Vor- und Rücklauf von 100ms
Load current	10A, 15A, 20A, 25A, 30A, 40A
Load voltage	40-440VAC
Ambient temp.	-30~80°C
Control current	≤ 50mA
Control voltage	5VDC
Installation form	Schraubmontage
Dielectric strength	≥ 2500VAC
On-state voltage drop	AC ≤ 1.6VAC
Off-state leakage current	AC ≤ 10mA
