Motorschutz HHD1F Serie
C-Lin

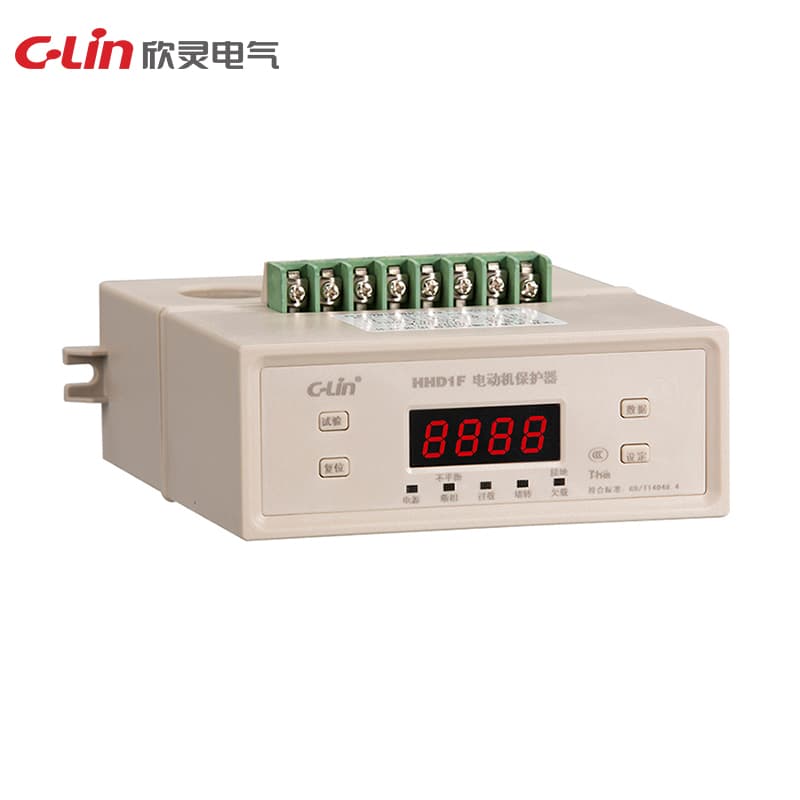

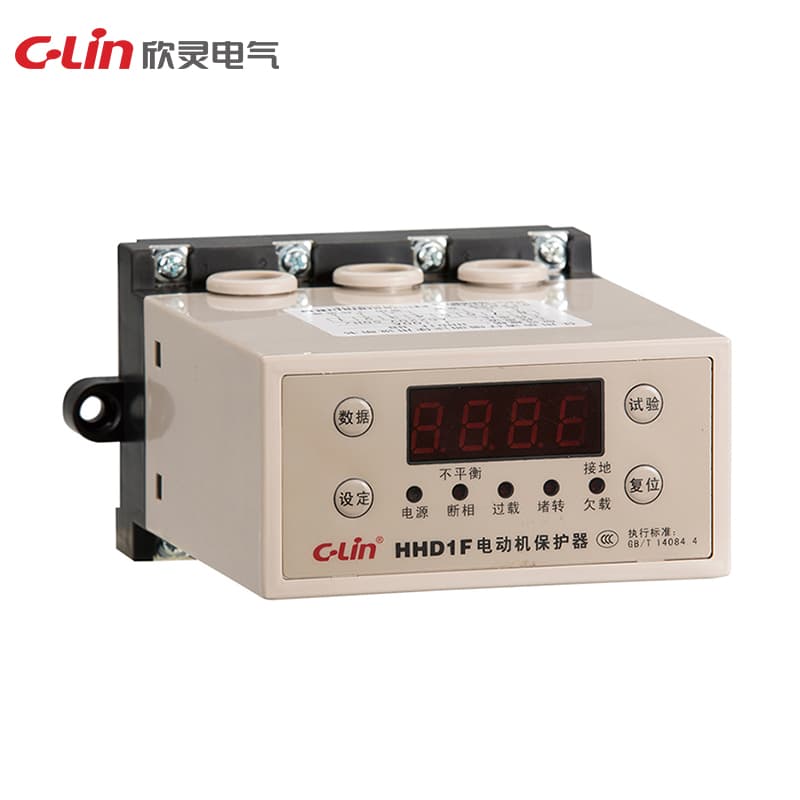

Motorschutz HHD1F Serie

Model Number: HHD1F

Betriebsspannung: AC220V, AC380V 50Hz Strombereich: -A: 0.5~6.5A -B: 1~100A -C: 20~300A Schutzfunktion: Anlaufvermeidung, Phasenausfall, Dreiphasen-Ungleichgewicht, Überlast (Festzeit/Inverse Zeit), Blockieren, Unterlast, Erdung Anzeigemodus: LED-Digitalanzeige zeigt den maximalen Phasenstrom und die Fehlerstatusanzeige Anzeigegenauigkeit: 2.0 Klasse Einstellmodus: Tastenbedienung Rücksetzmodus: Frontplattenrücksetzung oder Rücksetzung bei Spannungsausfall und automatische Rücksetzung Kontaktform: eine Gruppe unabhängiger Schließer und Öffner

Angebot anfordern

Technische Spezifikationen

ModelHHD1F
Dimension125×71×120mm
Reset modeFrontplattenrücksetzung, Rücksetzung bei Spannungsausfall und automatische Rücksetzung
Contact form1 Satz unabhängiger NO- und NC-Kontakte
Display modeLED zeigt den max. Phasenstrom und die Fehlerstatusanzeige
Setting modeTastenbedienung
Current range0.5~6.5A
Supply voltageAC220V, AC380V 50Hz
Contact capacity3A AC380V(resistiv)
Display accuracyKlasse 2.0
Optional featureErdung (Code J erfordert einen dedizierten Nullsequenzwandler) oder 4-20mA Übertragungsausgang (Code B)
Installation methodKompatibel mit sowohl Montage als auch 35mm DIN-Schiene
Protection functionAnlaufvermeidung, Phasenausfall, Dreiphasen-Ungleichgewicht, Überlast (Fest-/Inverse Zeitgrenze), Blockierter Rotor, Unterlast, Erdung
