Motorschutzgerät HHD1C Serie
C-Lin

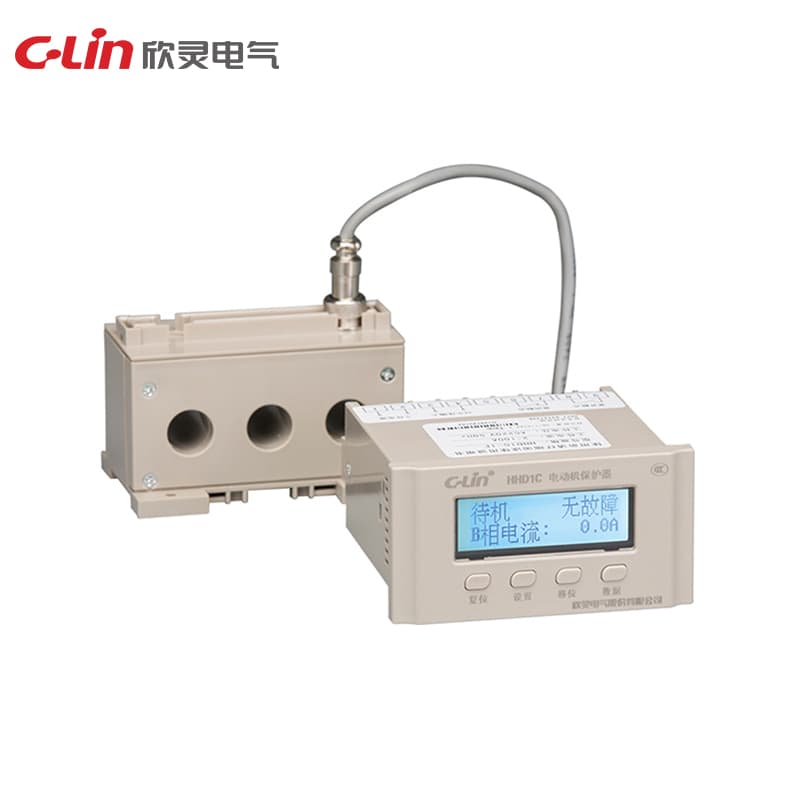

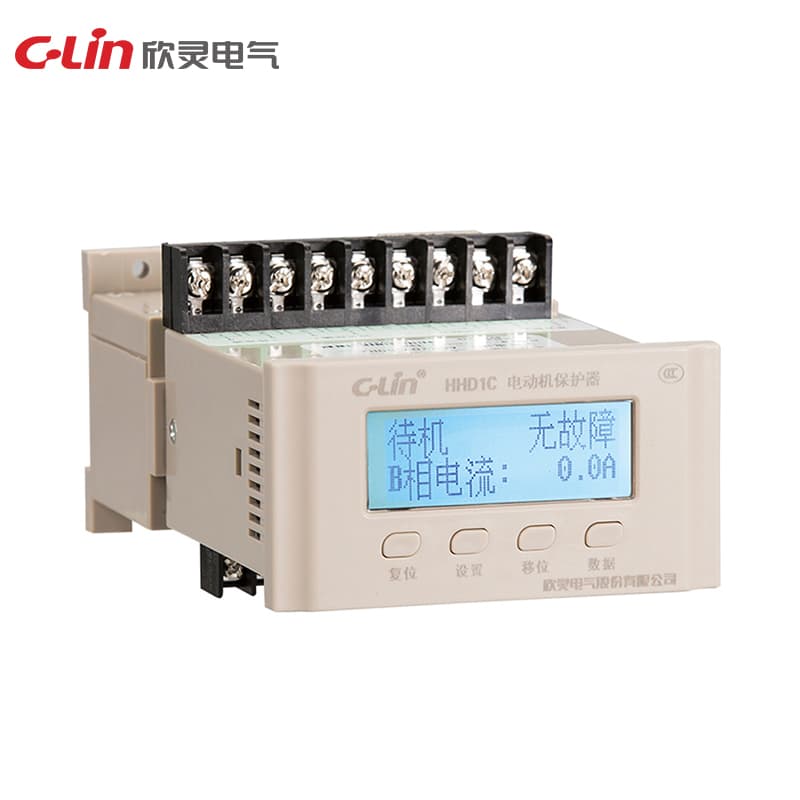

Motorschutzgerät HHD1C Serie

Model Number: HHD1C

Arbeitsversorgung: AC220V, AC380V 50Hz Strombereich: -1: 2~100A -2: 40~200A -3: 80~400A -4: 160~800A Schutzfunktion: Phasenausfall, Dreiphasen-Unsymmetrie, Überlast, Blockieren, Startvermeidung, Kurzschluss, Überspannung, Unterspannung, Unterlast, Fehlerspeicher, Erdung (muss mit einem speziellen Null-Sequenz-Transformator ausgestattet werden) Anzeigemodus: Chinesisch/Englisch LCD-Anzeige und gespeicherter Fehlerstatus und Abfrage Einstellmodus: Tasten-Einstellung Kontaktform: eine Gruppe von Öffnern und eine Gruppe von Schließern

Angebot anfordern

Technische Spezifikationen

ModelHHD1C
DimensionHHD1C-1, 3, 4: 100×66×156mm; HHD1C-2: 120×62.5×168.5mm
TransformerHHD1C-3 und 4 benötigen zusätzlichen CT
Contact form1 Satz NO- und 1 Satz NC-Relaiskontakte unabhängig
Display modeChinesisch/Englisch LCD-Anzeige und gespeicherter Fehlerstatus und Prüfung
Setting modeTasten-Einstellung
Current range2~100A
Supply voltageAC220V, AC380V 50Hz
Contact capacity3A AC380V(resistiv)
Optional featureRS-485 Kommunikationsschnittstelle (Code T), 4~20mA Übertragungsausgang (Code B)
Installation methodKompatibel mit sowohl Montage als auch DIN-Schienen-Typ
Protection functionPhasenausfall, Dreiphasen-Unsymmetrie, Überlast blockierter Rotor, Startvermeidung, Kurzschluss, Überspannung, Unterspannung, Unterlast, Erdung (es erfordert einen speziellen Null-Sequenz-Transformator)
