Motorschutzgerät HHD1B Serie
C-Lin

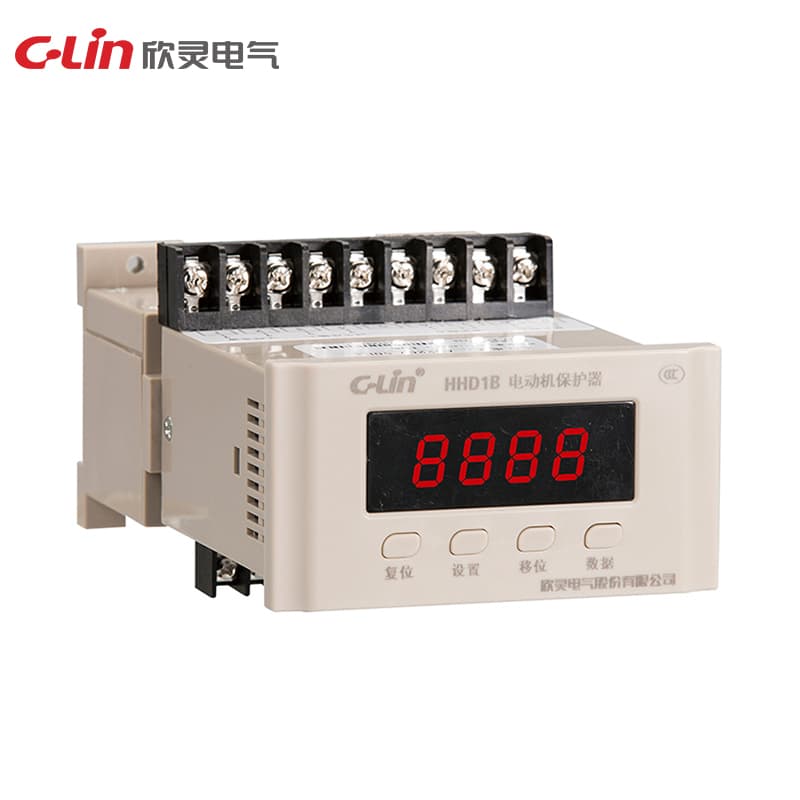

Motorschutzgerät HHD1B Serie

Model Number: HHD1B

Betriebsspannungsversorgung: AC220V, AC380V 50Hz Strombereich: -1: 2~100A -2: 40~200A -3: 80~400A -4: 160~800A Schutzfunktionen: Phasenausfall, Dreiphasen-Unwucht, Überlast, Blockieren, Startvermeidung, Kurzschluss, Überspannung, Unterspannung, Unterlast, Erdschluss (spezialer Nullsequenz-Transformator erforderlich) Anzeigemodus: LED-Digitalanzeige, zyklische Anzeige des Dreiphasenstroms und des gespeicherten Fehlerstatus sowie Abfrage Anzeigegenauigkeit: 2.0 Klasse Einstellmodus: Tasteneinstellung Kontaktform: eine Gruppe von NO und o

Angebot anfordern

Technische Spezifikationen

ModelHHD1B

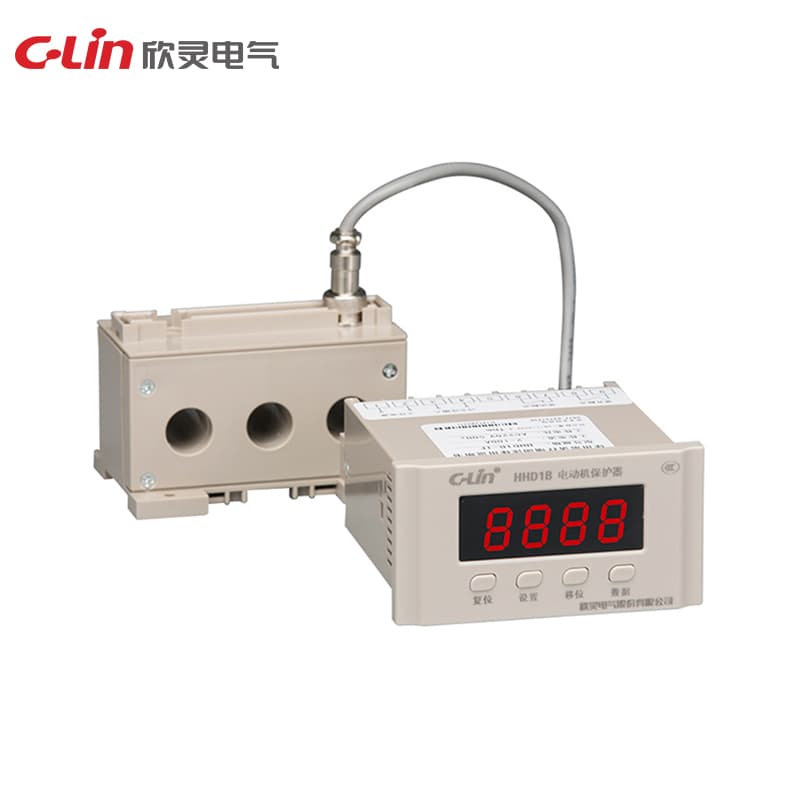

DimensionHHD1B-1, 3, 4: 100×66×156mm; HHD1B-2: 120×62.5×168.5mm
TransformerHHD1B-3 und 4 erfordern zusätzliches CT
Contact form1 Satz NO- und 1 Satz NC-Kontakte, unabhängig
Display modeLED zeigt zyklisch den Dreiphasenstrom und den gespeicherten Fehlerstatus und Abfrage
Setting modeTasteneinstellung
Current range2~100A
Supply voltageAC220V, AC380V 50Hz
Contact capacity3A AC380V(resistiv)
Display accuracyKlasse 2.0
Optional featureRS-485 Kommunikationsschnittstelle (Code T), 4~20mA Übertragungsausgang (Code B)
Installation methodKompatibel mit Aufbau- und DIN-Schienenmontage
Protection functionPhasenausfall, Dreiphasen-Unwucht, Überlast, Blockieren, Startvermeidung, Kurzschluss, Überspannung, Unterspannung, Unterlast, Erdschluss (erfordert speziellen Nullsequenz-Transformator)
